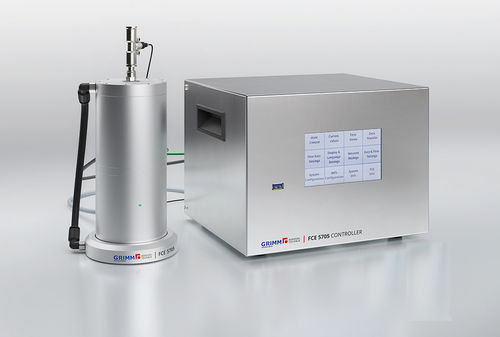

Электрометр FCE 5705

Обзор

Электрометр аэрозолей Faraday-Cup FCE 5705 от GRIMM — эталонное решение для надёжного подсчёта наночастиц, оптимизированное для калибровки, исследований и мониторинга выбросов. Обеспечивает трассируемые измерения и соответствует действующим стандартам ISO и ЕС.

Преимущества

• Модульная система, готовая к использованию
  Комплексное решение для быстрой настройки и точной регулировки расхода пробы в зависимости от условий эксплуатации.
• Простота управления с крупным сенсорным дисплеем
  Интуитивная работа, наглядная визуализация данных и простая конфигурация.
• Отсутствие расходных материалов
  Снижение эксплуатационных затрат и упрощённое обслуживание для длительной непрерывной работы.
• Трассируемые калибровки для стабильной точности
  Коэффициенты калибровки могут сохраняться во внутренней памяти устройства для обеспечения надёжных и воспроизводимых измерений.
• Точное управление расходом пробы
  Минимизирует неопределённость измерения концентрации по числу частиц.
• Высокое разрешение сбора данных
  Детализированное отслеживание динамических процессов благодаря настраиваемым частотам выборки от 1 до 64 Гц.
• Различные варианты передачи данных
  Поддержка Modbus TCP/RTU, USB, Ethernet и WiFi для бесшовной интеграции в системы данных.
• Автономная работа с внутренней памятью
  32 GB памяти и экспорт .csv через USB для обмена данными без ПК.
• Широкий диапазон питания
  Работа при 110–240 V 50/60 Hz для международного применения.
• Совместимость с другими продуктами GRIMM
  Контроллер FCE 5705 совместим со всеми поколениями FCE; возможна комбинация с контроллером DMA 5706 для конфигураций SMPS+E.

СООТВЕТСТВИЕ И СЕРТИФИКАЦИИ

• ISO 27891:2015 (Калибровка конденсационных счётчиков частиц (CPC))
• ISO 15900:2020 (Распределение размеров аэрозольных частиц по числу)
• EN 16976:2024 и CEN/TS 17434:2020 (Стандартные процедуры определения концентрации по числу частиц и размера частиц в атмосферном воздухе)
• Particle Measurement Programme (Euro 5, 6 и 7)
• UN GTR No. 24 (Выбросы от тормозов)

Применения

• Исследовательские лаборатории и университеты
  Фундаментальные исследования аэрозолей и исследования ингаляционного/экспозиционного воздействия.
• Калибровочные лаборатории
  Калибровка CPC и других аэрозольных приборов в соответствии со стандартами ISO.
• Промышленность и нанотехнологии
  Мониторинг концентраций наночастиц в процессе производства и обработки.
• Экологический мониторинг
  Определение концентрации по числу частиц и распределения размеров в атмосферном воздухе в соответствии с EN 16976/CEN/TS 17434.
• Мониторинг выбросов автомобилей и тормозов
  Измерения для обеспечения соответствия Particle Measurement Programme и UN GTR 24.
• Эмиссии принтеров и испытания фильтров
  Оценка эффективности фильтров и выбросов частиц от принтеров.
• Исследования выхлопов двигателей
  Измерение эмиссии частиц от двигателей внутреннего сгорания.

Технические характеристики

• Тип детектора: электрометр Faraday-Cup
• Измеряемые величины: ток (fA) и концентрация по числу частиц (particles/cm³)
• Макс. ток: ±4 000 fA
• Макс. концентрация частиц: 1,5 × 10^6 particles/cm³ (одноэлектронная зарядка)
• Разрешение измерения тока: ±0,01 fA
• Средний уровень шума: ±0,35 fA
• Время отклика t10…t90: < 0,25 s
• Частота дискретизации данных: 1 … 64 Гц (настраивается в 2^n Гц, n = 0 … 6)
• Расход пробы: 0,3 … 10 л/мин (настраивается шагом 0,1 л/мин)
• Точность расхода пробы: ±1,5 % (на всём диапазоне)
• Внешний вакуум: ≤ 350 hPa при NPT
• Управление / дисплей: 5" сенсорный дисплей (опция: ПО GRIMM FCE 5705 для ПК)
• Интерфейсы связи: USB, Ethernet, WiFi*, USB-накопитель, аналоговый вход для датчиков T/p/RH
• Внутренняя память: 32 GB (доступно 28,8 GB)
• Датчики: температура, абсолютное давление и относительная влажность пробного воздуха (внутренние и внешние)
• Питание: 110 … 240 VAC; 50/60 Hz; макс. 20 W
• Условия для аэрозоля: температура 0 … 40 °C; относительная влажность 0 … 95 % (без конденсации); диапазон абсолютного давления 600 … 1 100 hPa
• Переносчик аэрозоля: воздух и инертные газы
• Условия эксплуатации: температура 10 … +40 °C; относительная влажность 0 … 95 % (без конденсации); атмосферное давление 790 … 1 100 hPa
• Компоненты системы: FCE 5705; контроллер FCE 5705
• Габариты (H x W x L): FCE 5705: 19 x 9 x 9 см; контроллер FCE 5705: 20 x 26,5 x 24,5 см
• Масса: FCE 5705: 2,0 кг; контроллер FCE 5705: 5,2 кг
