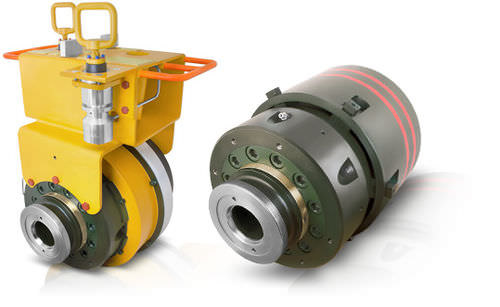

Поворотное соединение для масла

для газамногозаходноедля использования в условиях высоких температур

Обзор
Подводные флюидные swivel-устройства DSTI обеспечивают вращающиеся интерфейсы между оборудованием flowline и трубой, обеспечивая корректное угловое позиционирование при установке и снижая изгибающие моменты при опускании и эксплуатации. До настоящего времени изготовлено, испытано и поставлено почти 200 подводных swivel-устройств DSTI по всему миру.

Применение

• Подключения к подводным деревьям (subsea tree)
• Подключения к производственным коллекторным системам (manifold)
• Free Standing Hybrid Risers (FSHR)
• Встроенные Т-образные соединения
• Подключения окончания трубопровода (PLET)
• Подключения коллектора конца трубопровода (PLEM)

Особенности и конструктивные решения

• Металлические уплотнения metal-to-metal для подводной эксплуатации
• Конструкции, пригодные для условий высокой температуры/высокого давления (HTHP)
• Проектирование с возможностью управления ROV
• Специальная конструкция подшипников для восприятия изгибающих моментов и нагрузок
• Решения по сопротивлению кручению при включенном swivel
• Доступны варианты с фланцем/хабом API, Grayloc и другими типами соединений
• Различные материалы для соответствия требованиям проекта
• Полные комплекты решений, включая ROV-панели, hot stabs и bulkhead-фитинги

Технические характеристики

• Рабочие давления: до 15 000+ PSI
• Глубина установки: до 3 500+ метров
• Диаметры прохода: от 2" до 16"+
• Сертификация по API 17D, API 6A и требованиям Petrobras
• Возможности испытаний: тестирование оборудования до 55" (1400 мм) в диаметре
• Грузоподъёмность: изгибающие нагрузки до 3 000 000 ft-lbs (≈4100 kNm)
• Разрывная прочность/тянущие нагрузки: до 3 100 000 lbf (≈13 900 kN)
• Технология metal-to-metal уплотнений и конструкции, управляемые ROV, для подводного применения
