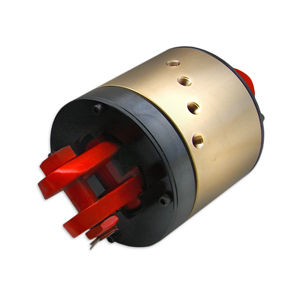

Поворотное соединение для газа XF-06224

4 проходадля нефтяной отраслииз латуни

Описание
Поворотный штуцер на 4 канала, разработанный для непосредственного монтажа на несущий поворотный узел (swivel), указанный заказчиком, для применения в нефтегазовой отрасли. Устройство обеспечивает пропуск четырех воздушных линий через swivel и поддерживает до 360° непрерывного вращения без скручивания линий.

Технические характеристики проекта

• Отрасль: Oil & Gas
• Тип среды: Газ
• Среда эксплуатации: Наружная
• Материал: Латунь
• Макс. давление: 100 PSI (7 BAR)
• Макс. скорость: 6 RPM
• Количество проходов: 4
• Размер прохода: 0.250 in (6,4 мм)
• Сквозное отверстие: 3.300 in (83,8 мм)
• Диаметр: 5.937 in (150,8 мм)
• Длина: 5.500 in (139,7 мм)

Похожие проекты (кратко)

• Отрасль: Oil & Gas
• Количество проходов: 4 - 5 проходов
• Диапазон размеров проходов: 0.250 in - 0.374 in (6,35 мм - 9,50 мм)
• Скорость вращения (RPM): 0 - 24 RPM
• Давление (PSI): 0 - 199 PSI (0 - 14 BAR)
• Среда: Газ
• Материал: Латунь
• Диапазон сквозных отверстий: 3.0 in - 5.9 in (76,2 мм - 149,9 мм)
• Среда эксплуатации: Наружная
• Опции: Несущий; Компоненты с добавленной стоимостью

Отрасль

• Oil & Gas

Связанные ссылки (темы)

• Индивидуальные решения
• Электрические токосъемные кольца
• Возможности и услуги
• Кейсы
• QHSE

Особенности / Технические характеристики

• Модель / ID проекта: XF-06224
• Функция: 4-проходной поворотный штуцер для передачи воздушных линий через несущий swivel с возможностью 360° непрерывного вращения
• Среда: Газ
• Материал: Латунь
• Максимальное давление: 100 PSI (7 BAR)
• Максимальная скорость вращения: 6 RPM (рассчитано на непрерывную работу)
• Количество проходов: 4
• Размер отдельного прохода: 0.250 in (6,4 мм)
• Сквозное отверстие: 3.300 in (83,8 мм)
• Общий диаметр: 5.937 in (150,8 мм)
• Длина: 5.500 in (139,7 мм)
• Предназначено для: Наружные приложения в нефтегазовой отрасли; монтируется непосредственно на несущий swivel, указанный заказчиком
