Поворотное соединение для масла HVH-3 series

для воздуха6 проходовдля тяжелых работ

Описание

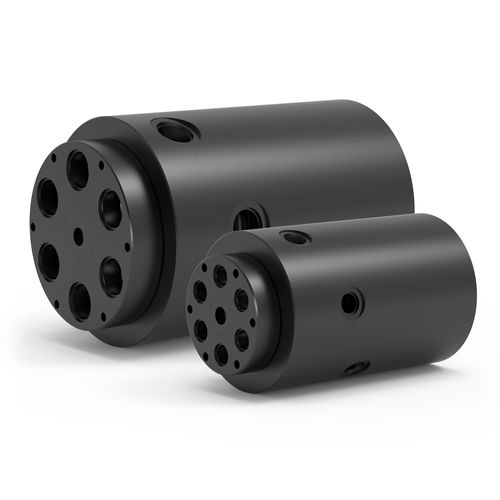

Роторные соединения серии HVH (6 каналов) от DSTI обеспечивают шесть независимых потоковых каналов с соединениями SAE-ORB #8 или #16 и сквозным отверстием 0,50" [12,7 мм] для интеграции электрических скользящих колец. Разработаны для тяжелой техники и наружного применения: вал из легированной стали, корпус из вязкого чугуна и покрытие черным оксидом для повышения коррозионной стойкости. Серия подходит для тяжелых условий эксплуатации (лесное хозяйство, горная добыча, строительство) и выдерживает вакуум и двунаправленное давление до 5 000 PSI [345 BAR].

Опции по давлению (соответствие серии)
200 PSI [15 BAR] : SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] : SPS, LT, SE, GP, GPS, HVH, HPS
5 000 PSI [345 BAR] : SE, GP, GPS, HVH, HPS
7 500 PSI [515 BAR] : SE, GP, GPS, HPS
20 000 PSI [1 375 BAR] : HPS
Другое : Индивидуально

Максимальная скорость (примеры)
HVH: 20 RPM
Другие серии (примеры): 20 RPM, 50 RPM, 75 RPM, 300 RPM, 500 RPM, Другое: Индивидуально

Типы соединений (примеры)
HVH: SAE-ORB
Другие доступные типы соединений по сериям: ASME-BPE, BSPP, BSPT, NPT, Среднее давление, Индивидуально

Подходящие среды*

• Воздух / Газ
• Масло / Гидравлика (только на нефтяной основе)

Примечания
Разработано для тяжелой техники и эксплуатации на открытом воздухе. Прочная конструкция с валом из легированной стали, корпусом из вязкого чугуна и покрытием черным оксидом для повышения коррозионной защиты.

Конфигурации (примеры)
Парт №: HVH-304061 [HVHM-304061] — Соединение: #8 SAE-ORB — Размер прохода: 0,440" [11,176 мм] — Диаметр: 5,690" [144,526 мм] — Длина: 8,600" [218,44 мм] — Сквозное отверстие: 0,500" [12,7 мм] — Мин. крутящий момент*: 22 ft-lbs [29,83 Nm]
Парт №: HVH-306061 [HVHM-306061] — Соединение: #16 SAE-ORB — Размер прохода: 0,880" [22,352 мм] — Диаметр: 7,940" [201,676 мм] — Длина: 13,390" [340,107 мм] — Сквозное отверстие: 0,500" [12,7 мм] — Мин. крутящий момент*: 54 ft-lbs [73,21 Nm]

Загрузки (доступны)
Каталог серии HVH (PDF)
Установка и крепление серии HVH (PDF)

Технические характеристики

• Бренд: DSTI
• Торговое наименование: HVH Series
• Тип: роторные фланцы / соединения для жидкости, 6 каналов
• Макс. давление (HVH): 5 000 PSI [345 BAR]
• Макс. скорость (HVH): 20 RPM
• Макс. вакуум: 30 HG
• Диапазон температур: 0° F до 220° F [-18° C до 105° C]
• Тип соединения (HVH): SAE-ORB (#8 и #16 доступны)
• Сквозное отверстие (всех моделей HVH): 0.50" [12,7 мм]
• Корпус: вязкий чугун, покрытие черным оксидом
• Вал: легированная сталь, покрытие черным оксидом
• Подходящие среды: Воздух/Газ; Масло/Гидравлика (только на нефтяной основе)
• Типичные применения / отрасли: тяжелая техника, лесное хозяйство, горная добыча, строительство
• Пример части HVH-304061 — Размер прохода: 0,440" [11,176 мм]; мин. крутящий момент 22 ft-lbs [29,83 Nm]
• Пример части HVH-306061 — Размер прохода: 0,880" [22,352 мм]; мин. крутящий момент 54 ft-lbs [73,21 Nm]
• Опции: индивидуальные модификации и интеграция электрических скользящих колец (модели принимают стандартные скользящие кольца через сквозное отверстие 0.50")
• Важно: масляные/гидравлические среды должны быть на нефтяной основе
