Поворотное соединение для воды QW-08308

для масладля газа8 проходов

Обзор

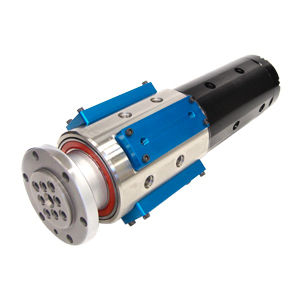

8‑канальная ротационная муфта, разработанная для применения в медицинской центрифуге в условиях чистого помещения. Оснащена интегрированными высокоскоростными внешними ребрами для водяного охлаждения и защитой от перетекания сред между каналами (межканального «перекрестного» воздействия).

Технические требования проекта (как указано)

• Отрасль: Медицинская
• Тип(ы) среды: Газ, Масло, Вода
• Окружение: Чистое помещение
• Материал: Алюминий; Углеродистая / легированная сталь; Нержавеющая сталь; Другое
• Макс. давление: 3 000 PSI [207 BAR]
• Макс. скорость вращения: 260 RPM

Механические параметры

• Количество каналов: 8
• Размер канала: .312" [7,9 мм]
• Сквозное отверстие: .500" [12,7 мм]
• Диаметр: 4.437" [112,7 мм]
• Длина: 16.314" [414,4 мм]

Связанные проекты / Контекст (резюме)

• Типичное количество каналов для связанных проектов: 8 - 12 каналов
• Диапазон размеров каналов, на который ссылаются: 0.250" - 0.374" [6,35 мм - 9,50 мм]
• Категория скоростей вращения: 100 RPM и выше
• Диапазон давлений для связанных проектов: 200 - 6 499 PSI [14 - 448 BAR]
• Материалы, упоминаемые для связанных проектов: Алюминий; Углеродистая / легированная сталь; Нержавеющая сталь; Другое
• Опции, упоминаемые: Защита от перетекания сред; Внешнее охлаждение

Технические характеристики

• Модель / Проект: QW-08308
• Применение: Медицинская центрифуга (условия чистого помещения)
• Функция: 8 независимых каналов для передачи газа/масла/воды в поворотном агрегате
• Материалы: Алюминий, Углеродистая/легированная сталь, Нержавеющая сталь, Другое (по требованиям проекта)
• Максимальное давление: 3 000 PSI [207 BAR]
• Максимальная частота вращения: 260 RPM
• Количество каналов: 8
• Размер канала: .312" [7,9 мм]
• Сквозное отверстие: .500" [12,7 мм]
• Общий диаметр: 4.437" [112,7 мм]
• Общая длина: 16.314" [414,4 мм]
• Особенности: Интегрированные высокоскоростные внешние ребра для водяного охлаждения; защита от перетекания сред
• Соответствие среде: Конструкция с учётом требований чистого помещения
