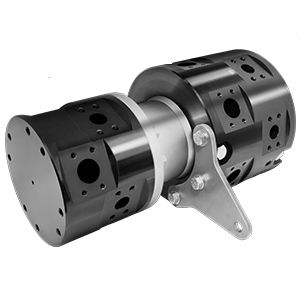

Поворотное соединение для масла SH-0790002

2 проходадля тяжелых работдля подъемного оборудования

Обзор
Специальная ротирующаяся часть (rotary union) с 2 каналами, разработанная для крана-портала (container gantry crane) следующего поколения для погрузки/разгрузки контейнерных судов. Спроектирована с учётом ограничений по габаритам и массе при интеграции на кран; узлы выполнены из материалов, соответствующих DFAR, сборка сертифицирована ABS.

Ключевые данные

• Отрасль: Морская / Тяжёлая техника
• Применение: Портальный контейнерный кран для операций с грузом на судах
• Тип среды: Другое
• Среда: Наружная
• Материал: Углеродистая / легированная сталь
• Макс. давление: 200 PSI [14 BAR], 4 000 PSI [276 BAR]
• Макс. скорость: 1 RPM

Каналы и геометрия

• Количество каналов: 2
• Размеры каналов: 1.500" [38.1 mm], 2.000" [50.8 mm]
• Сквозной канал (Through Bore): Нет
• Диаметр: 14.880" [378 mm]
• Длина: 26.720" [678.7 mm]

Параметры связанных проектов

• Диапазон скоростей вращения (RPM) в связанных проектах: 0 - 24 RPM
• Диапазоны давлений в связанных проектах: 200 - 6 499 PSI [14 - 448 BAR]
• Семейство материалов в связанных проектах: Углеродистая / легированная сталь
• Условие эксплуатации в связанных проектах: Наружная среда

Технические характеристики

• Разработано для применения на портальных контейнерных кранах в морских терминалах
• Два независимых пол Fluid канала размером 1.500" (38.1 mm) и 2.000" (50.8 mm)
• Максимальные рабочие давления: до 4 000 PSI (276 BAR) в одной зоне и 200 PSI (14 BAR) в другой, как указано
• Работа на низких оборотах оптимизирована для 1 RPM
• Отсутствует through‑bore
• Приблизительный внешний диаметр 14.880" (378 mm) и осевая длина приблизительно 26.720" (678.7 mm)
• Материалы изготовления: углеродистая и легированная сталь; все материалы соответствуют DFAR
• Сертификация: ABS
• Индивидуальная конструкция, оптимизированная под ограничения по габаритам и весу при установке на кран
