Поворотное соединение для воды CB-06813

для газа3 проходадля робота

Обзор

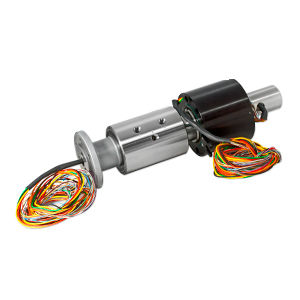

3-проходной роторный шарнир (rotary union), разработанный для роботизированной сварочной ячейки. Имеет навинчиваемый адаптер для установки электрического скользящего контакта (slip ring); адаптер также принимает энкодер для отслеживания положения сварочной головки.

Основные характеристики

• Отрасль: Alternative Energy
• Тип среды: Газ, Вода
• Окружающая среда: Внутренняя
• Материал: Нержавеющая сталь
• Макс. давление: 60 PSI [4 BAR], 100 PSI [7 BAR]
• Макс. скорость: 5 RPM

Геометрия / детали каналов

• Количество проходов: 3
• Размер прохода(ов): 0.125 in (3.2 mm)
• Сквозное отверстие (Through Bore): 0.500 in (12.7 mm)
• Диаметр: 3.438 in (87.3 mm)
• Длина: 12.490 in (317.2 mm)

Связанные проекты (атрибуты)

• Отрасль: Alternative Energy
• Количество проходов: 3
• Диапазон размеров прохода (связано): 0.125 in - 0.249 in (3.18 mm - 6.32 mm)
• Скорость вращения (RPM) (связано): 0 - 24 RPM
• Диапазон давления (связано): 0 - 199 PSI (0 - 14 BAR)
• Среды (связано): Газ, Вода
• Материал (связано): Нержавеющая сталь
• Through Bore (связано): Менее 1 in (25.4 mm)
• Окружающая среда (связано): Внутренняя
• Опции (связано): Slip Ring

Технические характеристики / спецификации

• Модель / ID проекта: CB-06813
• Тип: 3-проходной роторный шарнир (rotary union)
• Применение: Роботизированная сварочная ячейка
• Адаптер: Навинчиваемый адаптер для монтажа электрического slip ring; адаптер принимает энкодер для отслеживания положения
• Материалы: Конструкция из нержавеющей стали
• Макс. давление: 60 PSI (4 BAR) и 100 PSI (7 BAR) в зависимости от прохода/применения
• Макс. скорость: 5 RPM (рабочая)
• Размер прохода: 0.125 in (3.2 mm)
• Through bore: 0.500 in (12.7 mm)
• Внешний диаметр: 3.438 in (87.3 mm)
• Общая длина: 12.490 in (317.2 mm)
