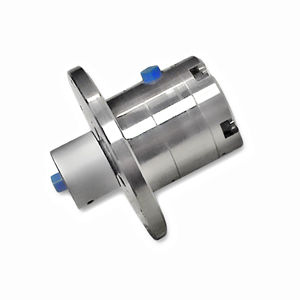

Поворотное соединение для газа SB-06531

для применения в авиакосмической промышленностивысокое давлениеиз нержавеющей стали

Обзор
Однопроходная роторная муфта, разработанная для газопередачи при высокой скорости и высоком давлении в авиационно‑космических приложениях и условиях чистого помещения. Модульная конструкция обеспечивает простое обслуживание; специализированные дренажные порты защищают узел при отказе фитинга.

Ключевые характеристики

• Отрасль: Авиакосмическая
• Среда: Газ
• Окружающая среда: Чистая комната
• Материал: Нержавеющая сталь
• Макс. давление: 7 700 PSI [531 BAR]
• Макс. скорость: 800 об/мин
• Число проходов: 1
• Размер прохода: 0,125" [3,2 мм]
• Сквозное отверстие: Нет
• Диаметр: 4,375" [111,1 мм]
• Длина: 4,018" [102,1 мм]

Связанные проекты

• Отрасль: Авиакосмическая
• Число проходов: 1
• Размер прохода: 0,125" - 0,249" [3,18 мм - 6,32 мм]
• Скорость вращения (об/мин): 100 об/мин и выше
• Давление (PSI): 6 500 PSI [448 BAR] и выше
• Среда: Газ
• Материал: Нержавеющая сталь
• Сквозное отверстие: Нет
• Окружающая среда: Чистая комната
• Опции: Защита от перекрестных помех

Технические характеристики / спецификации

• Конфигурация: Однопроходная роторная муфта
• Применение в отрасли: Авиакосмическая
• Среда: Газ
• Рабочая среда: Чистая комната
• Материал конструкции: Нержавеющая сталь
• Макс. рабочее давление: 7 700 PSI (531 BAR)
• Макс. скорость вращения: 800 об/мин
• Число проходов: 1
• Размер прохода: 0,125" (3,2 мм)
• Сквозное отверстие: Нет
• Общий диаметр: 4,375" (111,1 мм)
• Общая длина: 4,018" (102,1 мм)
• Особенности конструкции: Модульная конструкция для упрощения обслуживания; специализированные дренажные порты для защиты при отказе фитинга
