Поворотное соединение для воды HPS

для масладля химических продуктовдля газа

Описание

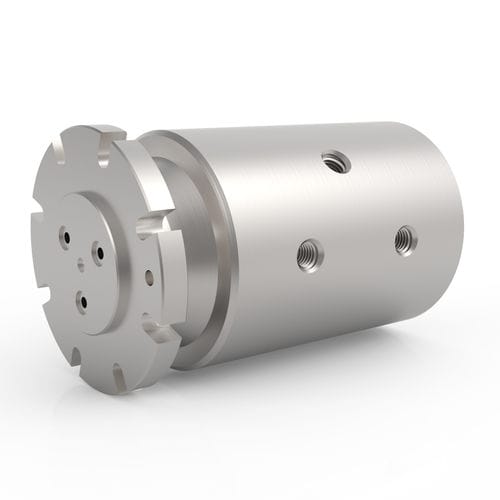

Серия HPS от DSTI — это вращающиеся соединения (rotary unions) с 3 потоками, обеспечивающие три независимых канала и специализированную систему уплотнений, рассчитанную на давление до 20 000 PSI (1 375 BAR). Стандартная конструкция — полностью из нержавеющей стали с корпусными подсоединениями для среднего давления и валом с O‑ring посадкой; подходит для морских и оффшорных условий. Возможны модификации под требования конкретного применения.

Пример конфигурации (HPS-4330)
Парт №: HPS-4330 [HPSM-4330]
Соединение: 3/8" OD, 9/16"-18 UNF Среднее давление
Размер канала: 0,203" [5,156 mm]
Диаметр: 4,437" [112,7 mm]
Длина: 7,530" [191,262 mm]
Сквозное отверстие: Нет
Мин. крутящий момент*: 25,5 ft-lbs [34,57 Nm] (при нулевом давлении для масла/гидравлики)

Характеристики

• Максимальное давление (возможность серии): до 20 000 PSI [1 375 BAR] — HPS
• Картирование по сериям: 200 PSI [15 BAR] (SPS, LT, SE, GP, GPS, SCS, HVH, HPS); 600 PSI [40 BAR] (SPS, LT, SE, GP, GPS, HVH, HPS); 5 000 PSI [345 BAR] (SE, GP, GPS, HVH, HPS); 7 500 PSI [515 BAR] (SE, GP, GPS, HPS); 20 000 PSI [1 375 BAR] (HPS)
• Максимальная скорость (типичные диапазоны): до 50 об/мин для HPS в зависимости от конфигурации; другие серии поддерживают более высокие скорости или могут быть адаптированы под заказ

Типы соединений и пригодные среды

• Типы соединений: Среднее давление (стандарт для HPS). Другие стандарты: ASME‑BPE, BSPP, BSPT, NPT, SAE‑ORB — возможны кастомные решения.
• Пригодные среды (по сериям): Воздух/газ; Масло/гидравлика; Вода/гликоль; Охлаждающая жидкость; DI/водопроводная вода; Химические вещества (в зависимости от серии и материала уплотнений). Пар и другие среды — по специальным уплотнениям.

Доступные опции / Настройка

• Модификации крепления, размеров корпуса или вала и соединений.
• Кастомные системы уплотнений и альтернативные материалы уплотнений для высоких температур или специфических сред.
• Интеграция электрических скользящих колец (slip ring) для комбинированной передачи жидкости и электричества/сигнала.
• Настройка давления и скорости в рамках серий; полностью индивидуальные решения по запросу.

Примечания
Срок службы зависит от частоты вращения, режима работы и среды. Применения при температуре выше 220°F (105°C) требуют альтернативных материалов уплотнений. Использование воды при температуре выше 212°F (100°C) также требует специальных уплотнений. Минимальные крутящие моменты указаны при нулевом давлении с маслом/гидравликой; для других сред или работы всухую требуемый момент может быть выше.

Технические характеристики

• Серия: HPS Series (3‑проходная)
• Конструкция: Три независимых канала потока
• Максимальное давление (возможность серии): до 20 000 PSI [1 375 BAR]
• Типичная максимальная скорость: до 50 об/мин (зависит от серии)
• Тип соединения: Среднее давление (стандарт)
• Соединение вала: O‑ring посадка (стандарт)
• Материал корпуса: Нержавеющая сталь (коррозионностойкий, подходит для морских/офшорных условий)
• Материал вала: Нержавеющая сталь (TDC‑отделка)
• Размер канала (HPS-4330): 0,203" [5,156 mm]
• Примерные размеры (HPS-4330): Ø 4,437" [112,7 mm], L 7,530" [191,262 mm]
• Сквозное отверстие (пример): Нет
• Мин. крутящий момент (HPS-4330): 25,5 ft-lbs [34,57 Nm]
• Рабочий температурный диапазон: 0°F до 220°F [-18°C до 105°C] (при более высоких температурах — альтернативные уплотнения)
• Пригодные среды: Масло/гидравлика, Вода/гликоль, Воздух/газ, Охлаждающие жидкости, DI/водопроводная вода, Химические вещества (в зависимости от серии)
