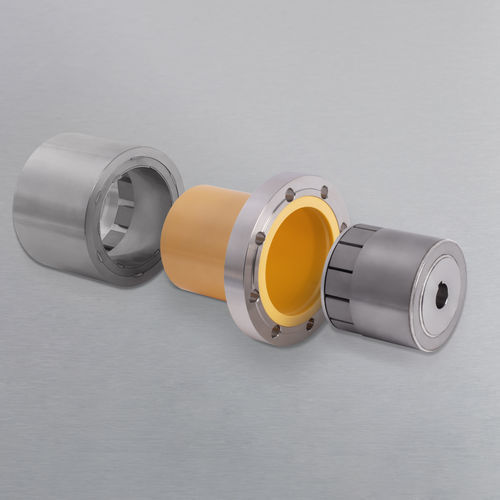

Магнитная муфта

с керамическим разделительным стаканомдля трансмиссиидля насоса

Обзор
Постоянномагнитные муфты DST обеспечивают бесконтактную, безутечную передачу крутящего момента для насосов и мешалок и служат альтернативой традиционным динамическим уплотнениям в применениях с критическими, высокотоксичными или агрессивными средами. DST предлагает более 1 000 конфигураций магнитов для различных задач заказчиков.

Температурные характеристики
С магнитами Sm2Co17 возможны рабочие температуры до ≈350°C. С магнитами NdFeB возможны рабочие температуры до ≈150°C.

Таблица: стандартные конструкционные диапазоны
Type | Power | Drawing no.
DST 27/1 | 1 Nm | D055M0153
DST 27/2 | 2 Nm | D055M0152
DST 45/4 | 4 Nm | D055M0013
DST 45/6 | 6 Nm | D055M0062
DST 45/8 | 8 Nm | D055M0015
DST 60/7 | 7 Nm | D055M0075
DST 60/10 | 10 Nm | D055M0136
DST 60/14 | 14 Nm | D055M0076
DST 60/22 | 22 Nm | D055M0077
DST 75/10 | 10 Nm | D055M0022
DST 75/20 | 20 Nm | D055M0028
DST 75/30 | 30 Nm | D055M0036
DST 75/40 | 40 Nm | D055M0044
DST 75/60 | 60 Nm | D055M0061
DST 110/22 | 22 Nm | D055M0024
DST 110/50 | 50 Nm | D055M0031
DST 110/80 | 80 Nm | D055M0039
DST 110/100 | 100 Nm | D055M0083
DST 135/85 | 85 Nm | D055M0026
DST 135/100 | 100 Nm | D055M0063
DST 135/135 | 135 Nm | D055M0033
DST 135/180 | 180 Nm | D055M0041
DST 135/220 | 220 Nm | D055M0010
DST 165/140 | 140 Nm | D055M0027
DST 165/200 | 200 Nm | D055M0034
DST 165/275 | 275 Nm | D055M0042
DST 165/365 | 365 Nm | D055M0047
DST 200/550 | 550 Nm | D055M0112
DST 200/700 | 700 Nm | D055M0113
DST 200/850 | 850 Nm | D055M0114
DST 200/1000 | 1000 Nm | D055M0115
DST 200/1200 | 1200 Nm | D055M0203

Крутящий момент

• Стандарт: 1 – 1 200 Нм
• По требованиям заказчика: 0,1 до 25 000 Нм

Материалы (смачиваемые части)
Смачиваемые детали доступны в материалах, оптимально подобранных под среду:

• Стандарт: 1.4571 и 2.4610 (Hastelloy C-4)
• Нержавеющая сталь: 1.4301, 1.4401, 1.4404, 1.4435, 1.4539, 1.4980
• Hastelloy: 2.4602 (C22), 2.4819 (C276)
• Титан: 3.7165 (Grade 5), 3.7035 (Grade 2), Beta C/Grade 19
• Пластики: PTFE, PFA, TFM, PVDF
• Другие специальные материалы по запросу

Области применения

• Технологические процессы
• Химическая промышленность
• Фармацевтическая промышленность
• Промышленные печи
• Водное хозяйство
• Компрессоры
• Технологии дозирования
• Гидравлика
• Нефтехимия
• Судостроение

Преимущества

• Сертификация ATEX
• Широкие возможности конфигурации магнитов (>1 000)
• Индивидуальные решения для заказчика
• Бесконтактная передача крутящего момента
• Герметичное разделение между приводной и ведомой сторонами
• Устойчивость к агрессивным средам
• Безобслуживаемая эксплуатация

Принцип работы / Рабочие среды
Изделие обеспечивает герметичную бесконтактную передачу крутящего момента, применимую для критических, высокотоксичных или агрессивных сред, часто используемых в насосах и мешалках. Видеоролик продукта и дополнительные материалы иллюстрируют принцип работы и типичные установки.

Характеристики / технические спецификации

• Семейство продукции: постоянномагнитные муфты DST
• Крутящий момент (стандарт): 1 – 1 200 Нм
• Крутящий момент (по заказу): 0,1 – 25 000 Нм
• Типы магнитов и температурные пределы: Sm2Co17 до ≈350°C; NdFeB до ≈150°C
• Стандартные материалы: 1.4571, 2.4610 (Hastelloy C-4)
• Опциональные материалы: различные нержавеющие стали, Hastelloy C22/C276, разные марки титана, PTFE/PFA/TFM/PVDF и другие специальные материалы
• Варианты конструкции: внешняя оболочка ротора и версии с подшипником
• Стандартный диапазон конструкций: см. таблицу (Type / Power / Drawing no.) покрывающую серии DST 27–DST 200 с крутящими моментами от 1 Nm до 1 200 Nm
