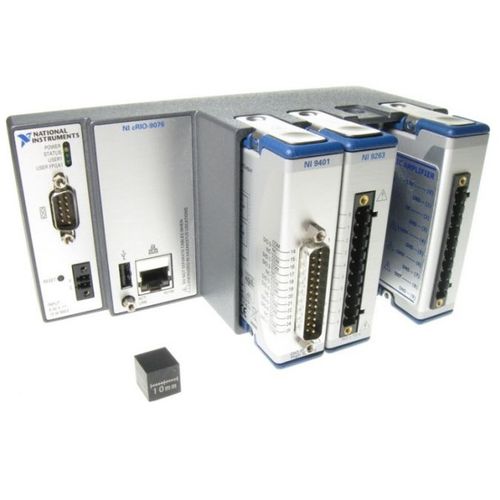

Блок управления приводом закрытый контур CL1

пьезоэлектрическийсо встроенным усилителемлинейный

Пьезорегулятор DSM CL1 представляет собой надежный, "plug-and-play" пьезорегулятор с замкнутым контуром на базе платформы CompactRIO компании National Instruments' (NI). Пьезорегулятор замкнутого контура NI включает в себя: 1. DSM Labview Пользовательский интерфейс 2. Микропрограмма управления DSM (загружена в FPGA) 3. NI cRIO-9076 Контроллер реального времени и LX45 FPGA 4. Модуль аналогового входа NI 9215 или модуль дискретного входа NI 9401 5. NI 9263 Модуль аналогового выхода 6. Источники питания Для полного замкнутого контура добавьте следующее системы: - Пьезоусилитель (пьезоусилители) - Пьезоэлектроприводы или ступень(ы) пьезоэлектроприводов - Включая датчик(ы) замкнутого контура: тензометрический датчик, LVDT, емкостной зонд и/или цифровой энкодер С помощью CL1 пользователь может управлять двумя независимыми каналами пьезоэлектрического управления. Система имеет опции для аналоговых и квадратурных устройств обратной связи. Каждый аналоговый выход может управлять усилителем напряжения с пониженным уровнем шума, обеспечивая точное, малошумное пьезоуправление. Сервоцилиндр работает на частоте 20 кГц, автоматически интерполируя входные сигналы положения для обеспечения плавного движения. Программное обеспечение подключается к главному компьютеру, на котором запущен NI SoftMotion. Пользователь может создавать в NI LabVIEW программы для управления пьезоустройствами.
