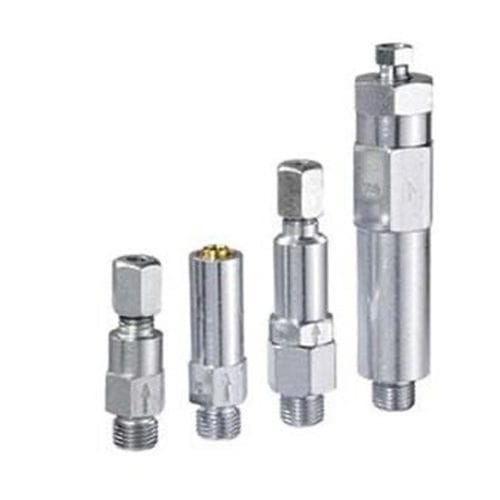

Объемный дозирующий клапан ZV

прецизионныйдля жирадля масла

ИЗМЕРИТЕЛЬНЫЕ КЛАПАНЫ представляют собой динамические дозирующие клапаны, обеспечивающие распределение отмеренного количества смазки в диапазоне от 5 до 1000 мм³ за такт. Для повышения давления каждый дозирующий элемент дозирует предписанный объем дозирования (поверхность поршня за ход), обеспечивая точное и безотказное поступление смазки в точку смазки. Поршень должен быстро двигаться в направлении пружины, т.е. давление должно быстро нарастать. РАБОЧАЯ СИСТЕМА Для приведения в действие требуется импульс давления. В результате этого импульса дозирующий поршень с большой скоростью перемещается в направлении возвратного клапана. При этом ходовом движении через возвратный клапан дозируется определенный объем смазки (дозируемый объем). После завершения хода дозирующий клапан закрывает соединительное отверстие. Процесс дозирования завершается, возвратный клапан закрывается. После завершения цикла смазки и последующего сброса из главной линии дозирующий клапан прижимается пружиной в исходном положении. Таким образом, смазочный материал перераспределяется через зазор между дозирующим клапаном и корпусом дозирующего элемента. Измерительный клапан разрешается эксплуатировать только с насосами AB-H, AB-P, AM и AF1-OE. ПРИМЕНЕНИЕ Эти клапаны, подключенные к насосу, идеально подходят для подачи соответствующего количества смазки в точку трения на малом станочном оборудовании и одноточечной смазки маслом или жидкой консистентной смазкой.
