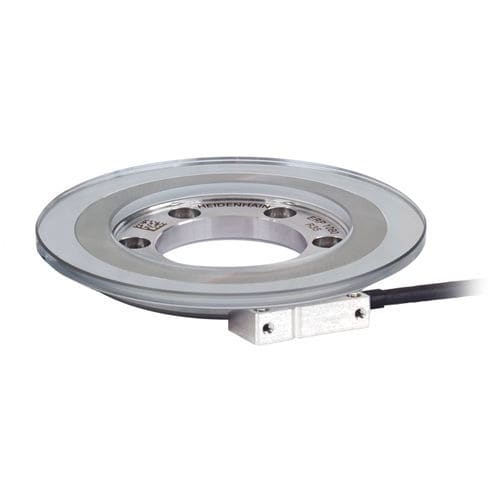

Инкрементальный угловой энкодер ERP 1000

оптическийиз стеклавысокое разрешение

Инкрементальные оптические угловые энкодеры с очень высоким разрешением и точностью Очень высокое разрешение и точность Небольшая масса и низкий момент инерции Встроенный светодиодный дисплей Точность деления: от ±0,9” до ±4” Периоды сигнала: от 23 000 до 63 000 Диаметры: от 57 мм до 151 мм Интерфейсы: TTL, 1 VPP, EnDat 2.2. Индикатор качества сигнала Многоцветный светодиод в разъеме датчиков ERP 1010 и ERP 1070 позволяет надежно оценивать инкрементные сигналы и сигнал опорной метки. Качество сигнала отображается с помощью различных цветов. Синий светодиод загорается при прохождении опорной метки. Высокоточная сканирующая система Очень мелкие шаги измерения и высокая точность: угловые энкодеры серии ERP 1000 используют интерференционную сканирующую систему. В качестве измерительного эталона служит фазовая решетка, нанесённая на стеклянную подложку. Стабильное качество сигнала Разработанная компанией HEIDENHAIN микросхема HSP 1.0 ASIC обеспечивает стабильно высокое качество сканирующего сигнала. Микросхема компенсирует падение амплитуды сигнала за счет увеличения тока светодиода, тем самым поддерживая оптимальную форму сигнала даже при загрязнении. Уровень шума также поддерживается на стабильно низком уровне. Простота монтажа Короткие периоды сигнала обычно требуют очень узких монтажных допусков для расстояния между сканирующей головкой и эталоном измерения. Серия ERP 1000 отличается особой простотой монтажа благодаря широким монтажным допускам, в пределах которых качество выходных сигналов практически не изменяется.
