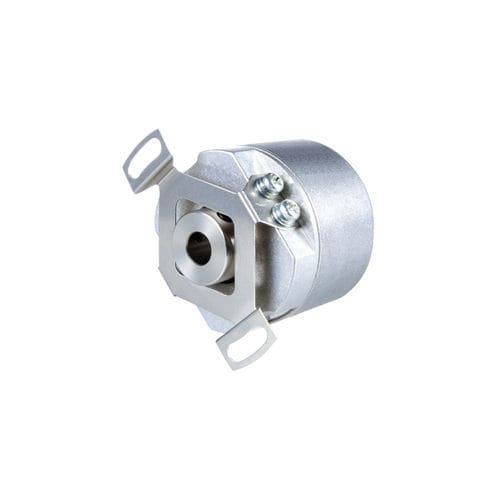

Инкрементальный датчик угла поворота ERN 1023

с коммутационными каналами5 Vcc4,5 Vcc

Инкрементный датчик вращения со встроенным подшипником Осевой допуск до ±0,15 мм Диаметр глухого полого вала: 6 мм Точность позиционирования до ±130" До 8192 периодов сигнала на оборот Максимальная рабочая температура: 90 °C Интерфейс: TTL Прямое соединение вала Полый вал позволяет напрямую соединять датчик вращения с сопряженным валом. Дополнительная муфта ротора не требуется. Благодаря высокой жесткости конструкции обеспечивается более высокая полоса пропускания в контуре управления, снижается погрешность и упрощается монтаж. Сигналы блочной коммутации Наряду с сигналами TTL датчики вращения этой серии также выдают сигналы блочной коммутации U, V и W для прямого управления коммутацией. Поэтому эти датчики вращения можно напрямую использовать в большинстве последующих электронных устройств для управления двигателем. Гибкая муфта Муфта статора компенсирует люфт между двигателем и датчиком вращения, тем самым надежно устраняя погрешности. Можно компенсировать даже наклон и осевой люфт. Муфта статора также облегчает монтаж на плоской поверхности. Компактная конструкция Датчики этой серии отличаются высокой прочностью и надёжностью при компактной конструкции с внешним диаметром всего 35 мм. Благодаря небольшим габаритам они идеально подходят для установки в ограниченном пространстве.
