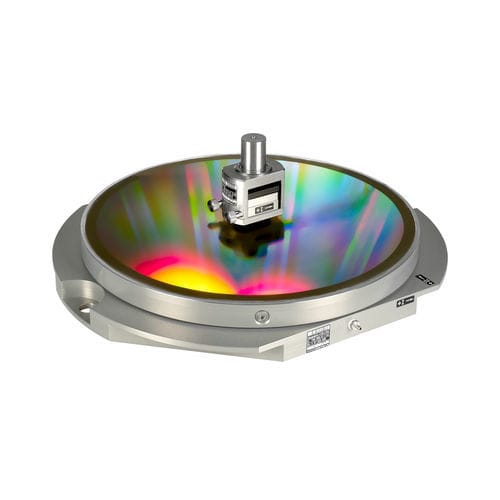

Измерительный инструмент геометрии KGM 2 series

диаметраформыположения

Энкодеры для контроля точности статического и динамического контура станков с ЧПУ Контроль и приемочные испытания станков (в соответствии со стандартами ISO 230-2, ISO 230-3, ISO 230-4 и VDI/DGQ 3441) Параметризация и тестирование функциональных пакетов «Динамическая точность» и «Динамическая эффективность» для TNC Метод прямого контроля статического и динамического поведения Бесконтактное сканирование без износа Измерение любого кругового диаметра и произвольной формы в рабочей плоскости Оптимальные результаты с преобразователем сигналов EIB 741 и программным обеспечением ACCOM для ПК Анализ теплового поведения Тепло, образующееся в результате трения в движущихся шариковых винтах, влияет на их точность позиционирования, особенно когда для управления движением используется только обратная связь от двигателя. Испытания на позиционирование в соответствии с ISO 230-3 позволяют проанализировать тепловое поведение путем многократного позиционирования в двух точках в пределах диапазона измерения. Точность позиционирования осей Точность и повторяемость позиционирования линейных осей станка можно определить, перемещая их в заданные положения и одновременно измеряя с помощью энкодеров KGM 200. В ходе этого процесса можно также измерить точность направляющих, перпендикулярных направлению движения суппортов станка. Испытания на круговую точность Данные, полученные в ходе испытаний с круговой интерполяцией, позволяют выявить причины неточности. Испытания с круговой интерполяцией при больших радиусах дают данные о геометрии станка. В то время как испытания с малыми радиусами дают данные о точности управления движением при высоком ускорении осей (радиусы: от 0,1 мм до 115 мм). Испытания по контуру произвольной формы При испытаниях по контуру произвольной формы система ЧПУ перемещается по запрограммированному контуру произвольной формы в пределах одной плоскости.
