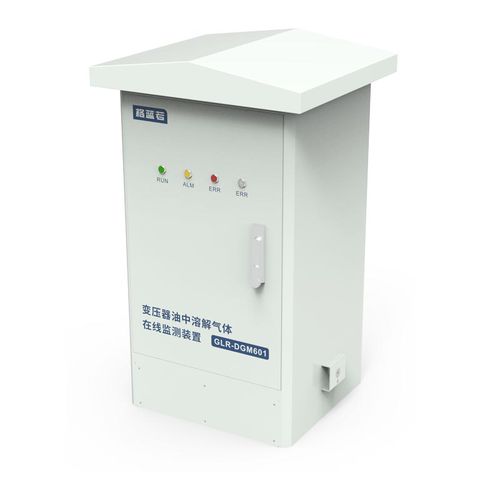

Анализатор для масла GLR-DGM601

для изоляционного масладля наблюденияконцентрации

Обзор
GLR-DGM601 и GLR-DGM701 — это онлайн-системы анализа растворённых газов (DGA) для масла трансформатора. Они используют полупроводниковые лазеры и лазерную фотоакустическую спектроскопию для непрерывного многокомпонентного мониторинга газов без использования носителя, что обеспечивает обнаружение газов неисправности в реальном времени и раннюю диагностику состояния трансформатора.

Ключевые характеристики

• Фотоакустическая лазерная спектроскопия с полупроводниковыми лазерами для селективного обнаружения газов
• Конфигурации: многокомпонентная (GLR-DGM601) и низкокомпонентная (GLR-DGM701)
• Без носителя — обслуживание пробоподготовки минимально
• Непрерывный онлайн-мониторинг с выводом данных в реальном времени
• Подключение к трубопроводу через блок клапанов; поддержка установки под напряжением (live-line)
• Широкий диапазон эксплуатации: -40℃ до +55℃; 5%–95% относительной влажности; степень защиты IP55

Типичные технические характеристики — GLR-DGM601

• Функция: многокомпонентный онлайн-мониторинг масла и газов
• Контролируемые газы (примеры / опция): H2, CO2, CO, CH4, C2H6, C2H4, C2H2, O2, N2
• Примеры MDL: H2 1 μL/L; CO2 25 μL/L; CO 25 μL/L; CH4 0.5 μL/L; C2H6 0.5 μL/L; C2H4 0.5 μL/L; C2H2 0.1 μL/L; O2 1000 μL/L; N2 2000 μL/L
• Погрешность измерения: обычно ±(MDL) или ±30% в зависимости от газа и концентрации
• Питание: AC 220V ±15%; номинальная/макс. мощность: до 1,2 kW
• Габариты: 650 мм (Ш) × 694 мм (Г) × 1090 мм (В); масса: 186 кг

Типичные технические характеристики — GLR-DGM701

• Функция: низкокомпонентный онлайн-мониторинг масла и газов
• Контролируемые газы (опционально): H2, CO, C2H4, C2H2 (конфигурируемо)
• Примеры MDL: H2 1 μL/L; CO 25 μL/L; C2H4 0.5 μL/L; C2H2 0.1 μL/L
• Погрешность измерения: обычно ±(MDL) или ±30%
• Питание: AC 220V ±15%; номинальная/макс. мощность: до 1,2 kW
• Габариты: 425 мм (Ш) × 205 мм (Г) × 645 мм (В); масса: 50 кг

Установка и обслуживание

• Поддержка установки под напряжением; подключение трубопровода через блок клапанов
• Вакуумное дегазирование при контролируемом давлении и температуре для стабильной представительной пробы
• Отсутствие носителя снижает объём регулярного обслуживания
• Рекомендуется периодическая проверка и калибровка в соответствии с местными процедурами

Применение

• Непрерывная DGA для силовых и распределительных трансформаторов
• Мониторинг подстанций и раннее обнаружение неисправностей
• Оценка состояния трансформаторов на электростанциях и промышленных объектах

Заказ и варианты

• Доступные модели: GLR-DGM601 (многокомпонентный), GLR-DGM701 (низкокомпонентный)
• Опциональные конфигурации газов и диапазоны измерений по запросу
• Свяжитесь с отделом продаж для интеграции на объекте, калибровки и запчастей
