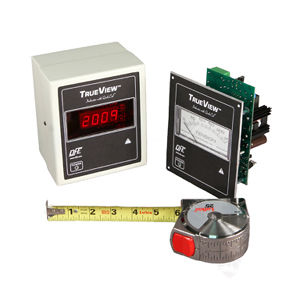

Индикатор натяжения TrueView™ с кнопочным нулем и калибровкой Quik-Cal™ является устройством общего назначения для измерения и отображения натяжения полотна в процессе работы.
Модели Ti23 и Ti24
Помимо усиления выходного сигнала от датчиков напряжения, установленных в полотне и отображения фактического напряжения на аналоговом измерительном приборе, индикатор напряжения TrueView Tension Indicator питает датчик напряжения (или пару датчиков) и выдает изолированный сигнал от 0 до 10 В постоянного тока (или опционально изолированный сигнал от 4 до 20 мА), пропорциональный напряжению для привода, контроллера или ПЛК. При подаче питания загорается светодиодный индикатор состояния.
Индикатор натяжения TrueView поставляется в компактном стальном корпусе (E) или в открытом варианте Panel Mount (P) для монтажа в вырез на панели управления или шкафу OEM-производителя.
Внешние соединения выполняются с помощью закрытого заголовка клеммной колодки для силовых и сигнальных выходов, а также с помощью круглых разъемов для кабелей датчиков.
Маркировка CE, встроенная электрическая изоляция, опции пакета, простота установки, удобство использования и низкая стоимость делают индикатор TrueView значением для приложений мониторинга натяжения полотна или управления.
Существует два варианта ввода мощности. TrueView Ti23 работает на 115 В перем. тока 60 Гц (230 В перем. тока 50 Гц - опция), а Ti24 - на 24 В пост. тока, питание подается отдельно.
ОСОБЕННОСТИ
- 115/230 В перем. тока 50/60 Гц вход питания (Ti23) или 24 В пост. тока (Ti24)
- От 0 до 10 В пост. тока изолированный выход, пропорциональный напряжению. Встроенная изоляция от шасси и заземления датчика.
- Выходной сигнал 0-1мА для измерителя напряжения
- Кнопка "ноль" и калибровка Quik-Cal™ устраняют настройки потенциометра, чтобы сделать калибровку простой и быстрой.
---
