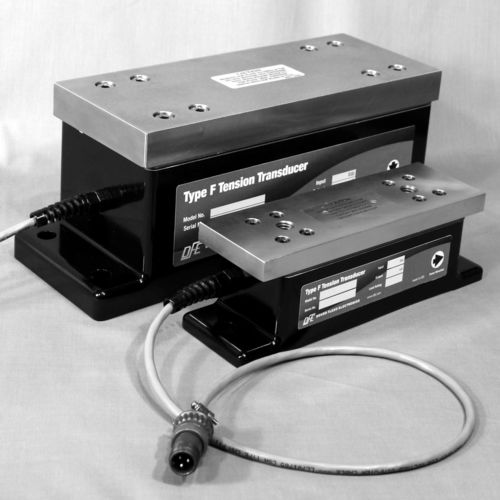

Модели преобразователей натяжения FH и FV
Датчик серии F - это сверхмощный плоский датчик, предназначенный для точного измерения натяжения полотна в машинах с натяжными валами под напряжением.
Один F-датчик устанавливается под подшипниковый узел на каждом конце вала вала. Предназначенный для использования в сложных условиях измерения натяжения, корпус F-датчика имеет цельное алюминиевое основание со съемной верхней плитой из нержавеющей стали. Резиновое уплотнение между основанием и верхней плитой предотвращает проникновение воды или другие загрязнения. Электрический разъем датчика расположен на конце короткого кабеля для упрощения доступа во время установки.
Датчики серии F пришли на смену прежним датчикам натяжения типа UPB.
Датчик F доступен в V (вертикальной) конфигурации для использования в тех случаях, когда прилагаемая сила примерно перпендикулярна верхней пластине датчика. Он также доступен в H (горизонтальной) конфигурации для использования в тех случаях, когда прилагаемая сила ориентирована более параллельно верхней пластине датчика. Датчик F устанавливается на устойчивой поверхности рамы станка с помощью одного болта (размер 2) или двух болтов (размер 3) на каждом конце.
Датчик F выпускается в двух типоразмерах. Номинальная нагрузка составляет до 1200 фунтов в типоразмере 2 и 5000 фунтов в типоразмере 3.
ОСОБЕННОСТИ:
- Коррозионностойкая нержавеющая сталь и алюминиевая конструкция.
- Прикрепленный кабель с амфенольным разъемом.
- Функция безопасности с привязной верхней пластиной предотвращает отделение от датчика в маловероятном случае поломки луча.
- Надежная защита от перегрузок. Упоры нагрузки ограничивают отклонение луча до 125% от номинальной мощности.
- Разработан в соответствии с требованиями маркировки CE для измерительного и контрольного оборудования: EN61326 для электромагнитных помех.
---
