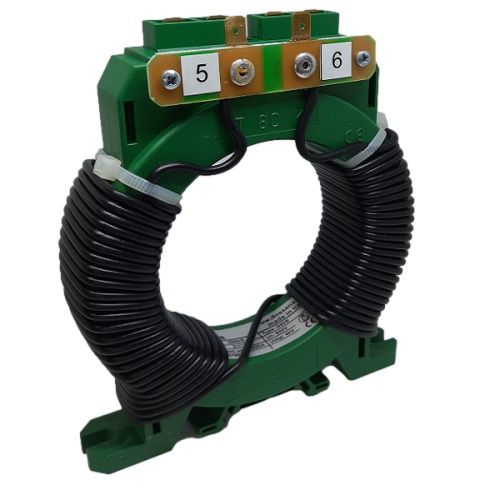

Тороидальный преобразователь тока D80S

на DIN-рейкекрепление на панелиAC

Датчики суммирующего типа серии D80S используются в сочетании с дифференциальными реле DER3 там, где традиционных датчиков недостаточно для охвата всех проводников первичной цепи. Необходимо установить по амперометрическому преобразователю (ТАБ) для каждой фазы и по одному для нейтрали (при наличии) с коэффициентом трансформации, равным «значению тока выключателя»/5. Все выходы S1-S2 ТАВ необходимо разместить параллельно и подключить к выводам 5-6 суммирующего тороида D80S. Порог срабатывания I∆n дифференциального реле рекомендуется устанавливать не менее 1/100 номинального тока ТАВ (последний должен быть класса 0,5 и мощностью более 10ВА).
