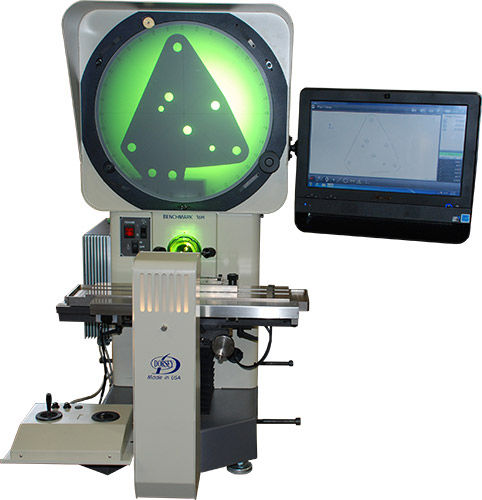

Настольный профильный проектор 16" | 16H

горизонтальный

Этот сверхточный оптический компаратор использует встроенный нулевой люфт, шкалу высокого разрешения и свободный каскад нормализованного состояния без напряжения. Эти особенности позволяют оптическому компаратору 16H достигать присущих ему значений точности и повторяемости вплоть до .00001" без электронной компенсации. Этот чрезвычайно точный и универсальный измерительный прибор оснащен испытанной системой ступеней "сверхточного" чугуна. Интегрированная волоконно-оптическая подсветка поверхности и электронный поворотный экранный транспортер в сочетании делают его самым точным и универсальным горизонтальным настольным оптическим компаратором, доступным по любой цене. 16H Основные характеристики оптического компаратора: 16-дюймовый вертикальный стеклянный экран высокого разрешения для оптимального просмотра изображения вертикального профиля. Обработанное кольцо диаграммы с углубленным экраном защищает внутреннюю оптику и облегчает выравнивание экрана по оптической оси. Крупноформатный вертикальный транспортер с одной минутной шкалой. Быстрая смена байонета с одним объективом с возможностью выбора объектива: 10X, 20X, 25X, 31.25X, 50X, 62.5X, & 100X. Телецентрическая фокусная оптика с покрытием. Выбор волоконно-оптической или светодиодной подсветки поверхности. Чугунный рабочий стол с никелированным покрытием 18" X 5" с универсальным пазом "ласточкин хвост". Путем перемещения по оси X 10", по оси Y - 6" и фокусировки по оси Y - 2". Стол с перекрестными роликовыми подшипниками перемещается по всем осям. Оси X и Y Линейные шкалы 0,0005 мм/.00002" имеют нулевой люфт Оси X и Y устанавливаются в центре каскада для повышения точности перемещения. Механизмы оптики и рабочего процесса монтируются на литой гранитной композитной основе.
