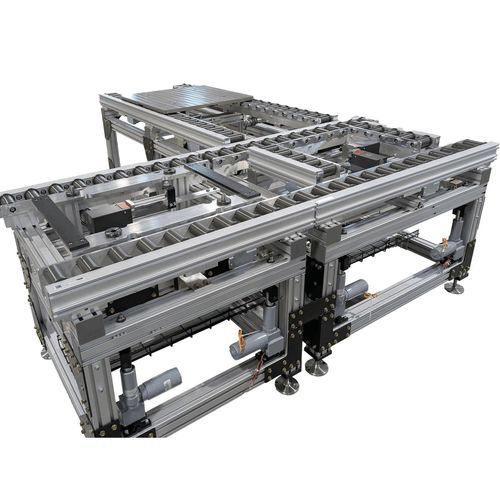

Конвейерная система для робота ERT350

для тяжелых грузовдля тяжелых грузовнапольная

Обзор продукта
ERT350 от Dorner — это конвейерная система для паллет, разработанная для автоматизированного производства высокой пропускной способности и тяжёлых роботизированных сборочных процессов. ERT350 использует концепцию позиционирования и опускания, передающую внешние технологические усилия (клёпка, прессование, затяжка болтов) на раму и пол, что сохраняет целостность паллеты и конвейера и точность позиционирования.

Применение

• Тяжёлые роботизированные сборочные операции
• Крупносерийные производственные линии в бытовой технике, автомобильной и аккумуляторной промышленности
• Зональные 24 VDC паллетные приложения и станции передачи для тяжёлых грузов

Особенности и спецификации (кратко)

• Механизм позиционирования и опускания, перераспределяющий увеличенные нагрузки на раму и пол
• Поддерживаемые размеры паллет: от 800 × 800 мм до 1200 × 1200 мм
• Номинальная нагрузка: 1 000 lbs (≈ 454 кг) на паллету
• Конвейер опускается на установленный в полу гребень с прецизионным напольным устройством позиционирования
• Стандартные упоры для паллет: электрические
• Исполнители опускания: линейные актуаторы Duff‑Norton 24 VDC
• Ролики из анодированного алюминия (Ø50 мм × длина 100 мм, шаг 100 мм)

Ключевые преимущества и функциональное описание

• Опускание и позиционирование — С помощью линейных актуаторов Duff‑Norton ERT350 опускает конвейер после позиционирования паллет упорами. Внешние технологические силы отводятся в раму и пол, что позволяет выполнять тяжёлые операции при сохранении позиции паллеты.
• Опускание и передача — Переносные блоки работают в противоположность стандартной схеме «подъём и позиционирование»: магистральный конвейер опускается (с помощью актуаторов Duff‑Norton), в то время как транспортер передачи остаётся в рабочем положении, что обеспечивает контролируемые передачи при больших нагрузках.

Дополнительные замечания по конструкции

• Спроектирован как система паллет (не простой ленточный конвейер) для работы с концентрированными внешними усилиями
• Разработан для интеграции в автоматизированные производственные линии (зонирование, передачи, позиционирование и опускание)
• Компоненты выбраны с учётом долговечности в тяжёлых промышленных условиях с высокими циклами работы

Технические характеристики

• Модель: ERT350
• Диапазон размеров паллет: 800 × 800 мм до 1200 × 1200 мм
• Максимальная нагрузка на паллету: 1 000 lbs (≈ 454 кг)
• Механизм позиционирования/опускания: конвейер опускается на напольный гребень и прецизионное напольное устройство позиционирования
• Исполнители опускания: Duff‑Norton 24 VDC линейные актуаторы
• Стандартные упоры для паллет: электрические
• Конструкция роликов: анодированные алюминиевые ролики, Ø50 мм × длина 100 мм, шаг 100 мм
• Отраслевая направленность: бытовая техника, автомобильная, производство аккумуляторов, тяжёлые роботизированные сборки
