Модульная обшивка

мостовдля пролета мостабольших размеров

Обзор

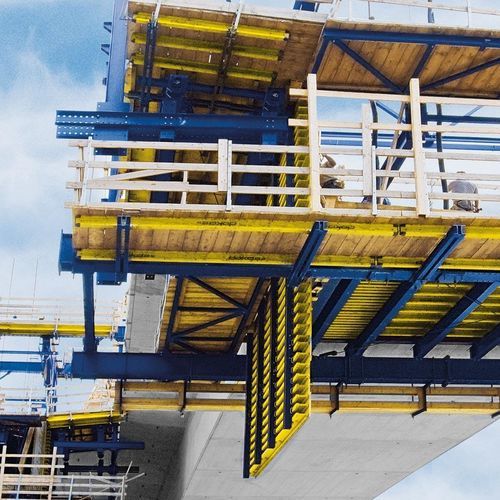

Тележка Doka для навесного бетонирования (CFT) — модульная арендная система, объединяющая опалубку и подмости для продвижения мостовых пролетов методом консольного монтажа. Модульные продольные фермы, интегрированные рабочие площадки и анкерная концепция упрощают монтаж, эксплуатацию и перемещение на стройплощадке.

Снижение расходов

• Возможность аренды исключает необходимость крупных первоначальных вложений в оборудование.
• Небольшое количество отдельных деталей сокращает время сборки на объекте.
• Эргономичная конструкция и стандартные компоненты обеспечивают быстрые перестановки и короткие рабочие циклы.
• Модульные элементы позволяют адаптировать систему к различным геометриям и ширинам поперечного сечения.

Бесперебойный ход строительства

• Комплексная поставка от одного поставщика уменьшает количество согласований.
• Проектно‑специфичные инструкции по эксплуатации подробно описывают все рабочие операции и меры безопасности.
• Короткие сроки поставки благодаря быстрой доступности стандартных компонентов.
• При необходимости инструктаж и поддержка ускоряют ввод в эксплуатацию и оптимизацию циклов.

Постоянная безопасность

• Замкнутые по периметру рабочие помосты на всех уровнях обеспечивают безопасный доступ и выполнение работ.
• Перед каждым бетонированием выполняется гидравлическая проверка анкеров тележки.
• Скользящие опоры с постоянной самоблокировкой предотвращают непроизвольное перемещение при продольном уклоне.

Система — Оптимизированные продольные фермы

• Продольные фермы подняты вверх для увеличения высоты над головой и улучшения доступа к кромке плиты.
• Возможна горизонтальная предварительная сборка ферм, лестниц и проходов на земле для сокращения времени монтажа.

Система — Универсальная анкерная балка

• Подвесные стержни можно гибко располагать вдоль балки для адаптации к различным геометриям мостов.
• В условиях ограниченного пространства возможны асимметричные конфигурации балок.
• Широкие рабочие площадки обеспечивают безопасное обращение с подвесными стержнями; возможна предварительная сборка с платформами.

Модульная концепция
Переменное расположение продольных ферм позволяет легко адаптировать тележку к сечениям переменной ширины или многокамерным поперечным сечениям.

Предварительно собранная система площадок

• Доступна на всех рабочих уровнях: предварительно собранные модули площадок.
• Интегрированные лестницы с защитными клетками и самоблокирующимися люками.
• Широкие подходы обеспечивают безопасную и эффективную работу.

Инновационная ходовая часть

• Постоянная самоблокировка с использованием скользящих опор предотвращает непроизвольное перемещение — эффективно при продольном уклоне до 6%.
• Устройство безопасности постоянно активно и исключает неверную эксплуатацию.

Наружное распорное крепление

• Внешнее расположение распорок обеспечивает свободу доступа сверху, что облегчает укладку арматуры и бетонирование.

Подходящие продукты

• Система ограждений XP.
• Ограждения и крепления.
• Лестничная система XS.

Характеристики / технические спецификации

• Тип продукта: Тележка для навесного бетонирования (интегрированная опалубочно‑подкладочная система) — Doka CFT.
• Конструкция: Модульные продольные фермы и универсальная анкерная балка; подходит для прямых, наклонных и многокамерных сечений.
• Безопасность: Замкнутые по периметру рабочие помосты, интегрированные лестницы с клетками и самоблокирующимися люками; гидравлическая проверка анкеров перед каждым бетонированием.
• Защита при передвижении: Скользящие опоры с постоянной самоблокировкой, эффективны до 6% продольного уклона.
• Возможность предварительной сборки: Горизонтальная предварительная сборка ферм, лестниц и проходов; предварительно собранные модули площадок.
• Логистика: Арендуемая система с быстрой доступностью стандартных компонентов и проектно‑специфичной документацией.
