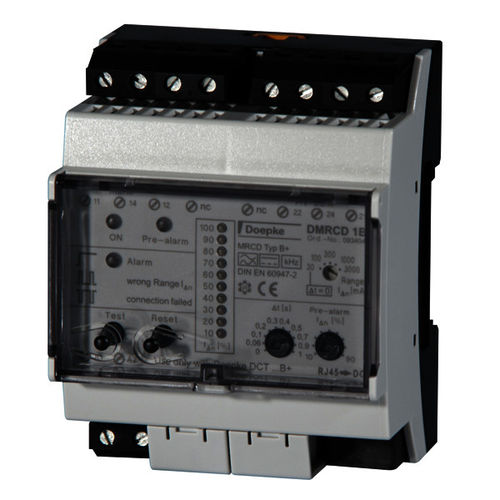

Дифференциальное устройство остаточного тока управляемое дифференциальным током DMRCD 1 B+

модульное

MRCDs (модульные остаточные настоящие приборы) состоит из блока трансформатора и оценки сочетание из остаточного настоящего. В связи с отдельно внешним автоматом защити цепи, они позволяют вставке предохранительной меры «автоматического переключателя- электропитания» согласно VDE DIN 0100-410 и IEC 60364-4-41. Они главным образом полезны когда никакие RCCBs или CRBs не могут быть используемые должными к высоким течениям нагрузки или напряжениям тока основ. MRCD обнаруживает остаточное настоящее и оценивает его оперируя понятиями своих уровня и продолжительности. Если превышены пороги остаточной реакции настоящие и время на ответ, то оно активирует отдельно прибор переключателя- который отключает часть системы для которой она ответствена от электропитания. Модульные остаточные настоящие приборы с характерным B+ обнаруживают пульсируя и ровные течения DC остаточные также, как течения AC остаточные до 100 КГц. Модульные остаточные настоящие автоматы защити цепи от серий DMRCD имеют несколько годных к употреблению полных настоящих трансформаторов и поэтому также несколько профили проводника или расклассифицированных течений. Они имеют один контакт перестроения и одно СИД каждое для pre-сигнала тревоги и главным образом сигнала тревоги. Дисплей адвокатского сословия обеспечивает взгляд и настоящего остаточного настоящего и установленного значения для pre-сигнала тревоги. Приборы имеют 2 порога реакции. Пороги реакции для pre-сигнала тревоги можно установить от 10% до 90% из порога реакции для сигнала тревоги. Установленное значение для порога pre-сигнала тревоги показано как непрерывно освещаемое СИД на дисплее адвокатского сословия.
