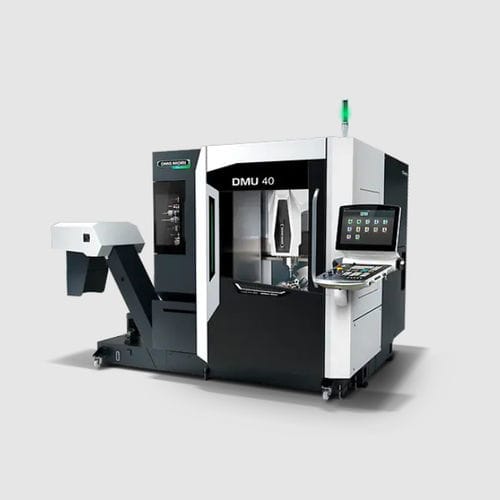

Обрабатывающий центр 5 осей DMU 40вертикальныйс поворотным столомпрецизионный
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 5 осей
- Направление шпинделя
- вертикальный
- Структура
- с поворотным столом
- Другие характеристики
- прецизионный
- Ход Х
550 mm
(22 in)- Ход Y
450 mm
(18 in)- Ход Z
420 mm
(17 in)- Скорость вращения
12 000 rpm, 15 000 rpm, 20 000 rpm
(75 398 rad.min-1, 94 248 rad.min-1, 125 664 rad.min-1)- Мощность
15 kW, 16,5 kW, 32 kW
(20,39 hp, 22,43 hp, 43,51 hp)- Максимальная высота заготовки
570 mm
(22 in)- Грузоподъемность стола
300 kg
(661 lb)
Описание
одновременная 5-осевая обработка на 3 различных типах станков с частотой вращения до 20 000 об/мин
DMU 40 с рядным шпинделем 12 000 об/мин с мощностью 15 кВт и 95 Нм
DMU 40 PLUS с inlineMASTER 15 000 об/мин с мощностью 16,5 кВт и 121 Нм
DMU 40 PRO с speedMASTER 20 000 об/мин с мощностью 32 кВт и 130 Нм
Одна из самых компактных машин в своем классе
Оптимизированная площадь основания - всего 5,05 м²
Оптимальная интеграция в цех благодаря ширине станка < 2,00 м
Компактные габариты также в сочетании с системой автоматизации
Поворотный стол для одновременной 5-осевой обработки
Поворотная зона оси B -35° / +110° для максимальной гибкости
Вес загрузки до 300 кг
Охлаждение подшипников стола для максимальной точности
Высокая точность и прецизионность
Комплексная концепция охлаждения для высокой долговременной стабильности (DMU 40 PLUS / PRO)
Цельная станина из чугуна
Шарико-винтовые пары с прямым приводом по осям X / Y
Система прямого абсолютного измерения пути по всем линейным осям (DMU 40 опционально)
---
