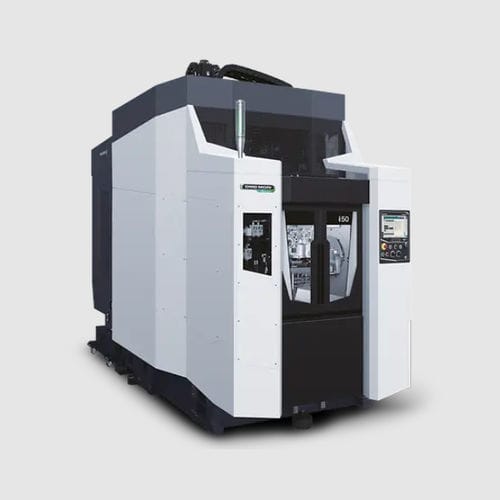

Обрабатывающий центр 3 оси i 50горизонтальныйвысокоскоростнойвысокая жесткость
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- горизонтальный
- Другие характеристики
- высокоскоростной, высокая жесткость
- Ход Х
500 mm
(20 in)- Ход Y
550 mm
(22 in)- Ход Z
500 mm
(20 in)- Максимальная высота заготовки
700 mm
(28 in)- Скорость подачи по оси X
62 000 mm/min
(41 in/s)- Скорость подачи по оси Y
62 000 mm/min
(41 in/s)- Скорость подачи по оси Z
62 000 mm/min
(41 in/s)- Грузоподъемность стола
400 kg
(882 lb)- Габаритная длина
3 962 mm
(156 in)- Габаритная ширина
1 680 mm
(66,1 in)- Общая высота
3 380 mm
(133,1 in)
Описание
Компактная конструкция
Размеры станка ширина × глубина × высота: 1 680 × 3 962 × 3 380 мм (66,1 × 156,0 × 133,1 дюйма)
Минимальный шаг между станками: 2 090 мм (82,3 дюйма) - спецификация загрузчика портального типа
Высокоэффективная система перемещения заготовок
Высокая жесткость
Легкий и высокожесткий корпус достигнут с помощью FEM-анализа
Станина с повышенной жесткостью стала возможной благодаря размещению
секция привода оси Z в верхней части шпинделя
Высокая скорость
Шпиндель, перемещающийся по трем осям, и более легкие
подвижные части на оси Z
Высокая скорость перемещения: 62 м/мин (2 440,9 ipm)
Прямая обратная связь по шкале
В стандартную комплектацию входит абсолютная магнитная линейная шкала производства Magnescale
---
