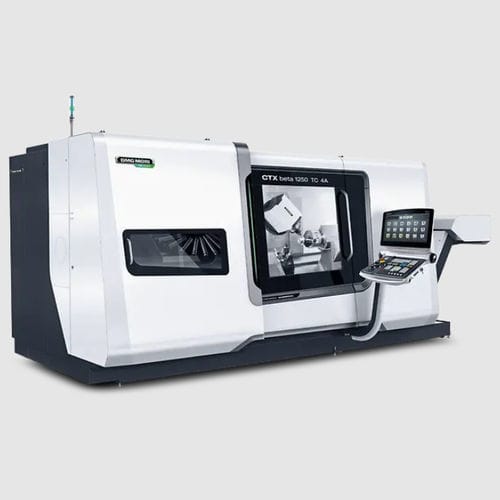

Токарно-фрезерный центр ЧПУ CTX beta 1250 TC 4A

универсальный3 осисо стержнем

Максимальная производительность благодаря параллельной обработке со вторым держателем инструмента Второй держатель инструмента в виде револьверной головки с 12 или 16 приводными станциями (VDI40 / VDI30) Револьверная головка с прямым приводом со скоростью вращения 10 000 об/мин и ходом по оси Y 80 мм Идеально подходит для серийного производства благодаря опциональным решениям по автоматизации, интегрированной системе перемещения или портальной загрузке Опционально возможна полная комплектация для обработки прутков с автоматическим устройством захвата заготовок Сложные токарные и фрезерные операции с помощью сверхкомпактного токарно-фрезерного шпинделя с частотой вращения до 20 000 об/мин Токарно-фрезерный шпиндель compactMASTER с 12 000 об/мин, 22 кВт и 120 Нм. В высокоскоростном исполнении с 20 000 об/мин ход оси Y ± 100 мм для наружной обработки Диапазон поворота оси B ± 110° для максимальной гибкости Большой отсек для обработки заготовок размером до Ø 500 x 1 185 мм Круглый диаметр до 500 мм Расточка или поворот заготовок длиной 400 мм в горизонтальном положении наружный диаметр 470 мм при вертикальном положении оси В (при длине инструмента 70 мм) Максимальная точность и температурная стабильность благодаря целостной концепции охлаждения и линейным шкалам Линейные шкалы по осям подвижной колонны (X1 / Y1 / Z1) и по оси X2 револьверной головки, опционально по Y2 / Z2 (револьверная головка) и по Z3 (контршпиндель) Ось B с прямым приводом для максимальной точности с точностью позиционирования < 1 мкм Встроенные шпиндельные двигатели с водяным охлаждением для главного и контршпинделей Охлаждаемый привод револьверной головки и охлаждаемые двигатели X / Y / Z и нижней револьверной головки Постоянная жесткость благодаря жестким направляющим 45-го размера и шарико-винтовым парам Ø 40 мм
