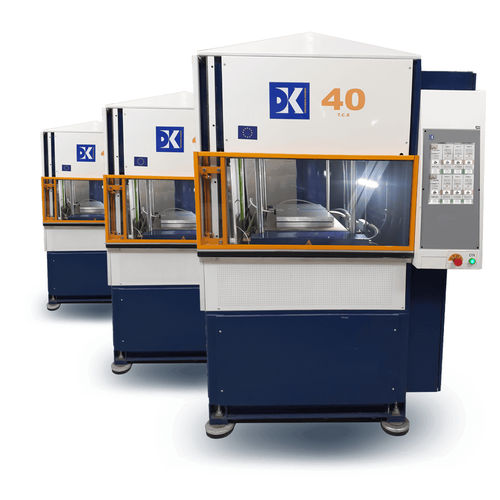

Электрогидравлический пресс TCE series

с сжатиемдля литья термоотверждаемых пластмассдля композитных материалов

Обзор Серия термокомпрессионных прессов TCE спроектирована для энергоэффективности и промышленного применения; обеспечивает управляемые циклы давления и температуры для разработки композитных деталей, прототипирования и серийного производства. Серия включает продвинутую систему регулирования, сбор данных и функции удалённой поддержки.

Серия и диапазон Серия TCE: диапазон усилий 50–2000 кН. Модели доступны от лабораторных решений до высокопроизводительных производственных линий.

Ключевые характеристики

• Точная регулировка давления с помощью частотного преобразователя, высокая точность даже при низком давлении
• Нагревательные и охлаждающие плиты, опция до 450°C
• Высокопроизводительное тепловое регулирование:
  • Скорости нагрева до 40°C/мин
  • Скорости охлаждения (воздух и вода) до 50°C/мин

Операционные преимущества

• Снижение потребления электроэнергии до 70%
• Низкий уровень шума, подходит для производственных сред
• Сбор данных и возможность защищённой удалённой поддержки

Конструкция и функции

• Нагревательные картриджи высокой нагрузки для оптимальной терморегуляции плит
• Независимое управление каждой зоной нагрева
• Управляемое охлаждение воздухом и водой
• Интуитивный интерфейс программирования с онлайн-справкой
• Экспорт данных в Excel через USB-ключ или Ethernet; отображение кривых на HMI
• Программируемые ступени: время, давление, температура
• Сенсорный экран с многоязычным HMI

Опции

• Пресс с двойным интервалом горячая зона / холодная зона
• Цилиндр для передачи материала
• Система вакуума
• Устройство инжекции RTM
• Всасывающий бункер
• Стол для загрузки оснастки
• Защищённая удалённая поддержка
• Сбор данных для внешнего анализа в Excel
• Инфракрасные печи для предварительного нагрева материала
• Интеграция в систему управления производством

Модели — техническая таблица Тип | Усилие | Размеры плитов | Диапазон температур | Терморегулирование / режим охлаждения
TCE 20 / TCE 20GP | 200 kN | 300 x 300 mm / 500 x 500 mm | Стандарт: до 250°C; Опция: до 450°C | Скорости нагрева до 40°C/мин; Скорости охлаждения до 50°C/мин
TCE 40 / TCE 40GP | 400 kN | 400 x 400 mm / 500 x 500 mm | Стандарт: до 250°C; Опция: до 450°C | Скорости нагрева до 40°C/мин; Скорости охлаждения до 50°C/мин
TCE 60 / TCE 60GP | 600 kN | 400 x 400 mm / 500 x 500 mm | Стандарт: до 250°C; Опция: до 450°C | Скорости нагрева до 40°C/мин; Скорости охлаждения до 50°C/мин
TCE 80 / TCE 80GP | 800 kN | 500 x 500 mm / 700 x 700 mm | Стандарт: до 250°C; Опция: до 450°C | Скорости нагрева до 40°C/мин; Скорости охлаждения до 50°C/мин
TCE 100 / TCE 100GP | 1000 kN | 700 x 700 mm / 900 x 900 mm | Стандарт: до 250°C; Опция: до 450°C | Скорости нагрева до 40°C/мин; Скорости охлаждения до 50°C/мин

Технические характеристики

• Название серии: TCE series
• Диапазон усилий: 50–2000 kN
• Примеры моделей: TCE 20, 40, 60, 80, 100 и варианты GP
• Размеры плитов (пример): 300×300 mm, 400×400 mm, 500×500 mm, 700×700 mm, 900×900 mm
• Диапазон температур: стандарт до 250°C, опция до 450°C
• Терморегулирование: скорость нагрева до 40°C/мин; охлаждение (воздух & вода) до 50°C/мин
• Нагревательные плиты: терморегулируемые с нагревательными картриджами высокой нагрузки; независимый контроль зон
• Регулирование давления: частотный преобразователь с высокой точностью при низком давлении
• Режимы охлаждения: управляемые воздухом и водой
• Сбор данных: экспорт в Excel через USB или Ethernet; отображение кривых на HMI
• Управление: сенсорный экран многоязычного HMI с интуитивным программированием и онлайн-справкой
• Опции: вакуум, инжекция RTM, цилиндр передачи, столы загрузки, ИК-печи для предварительного нагрева, защищённая удалённая поддержка, интеграция в систему мониторинга
• Энергоэффективность: снижение потребления электроэнергии до 70%
