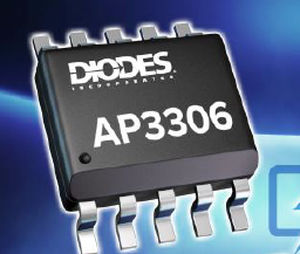

Контроллер питания интегральная схема AP3306

Активный зажим Flyback (ACF), встроенный LDO для полного диапазона USB PD3.0 (3,3~21 В), оптимизированный для выходной мощности 45~65 Вт с цепью запуска HV aP3306 - это высокоинтегрированный контроллер Active Clamp Flyback (ACF), оптимально разработанный для автономных источников питания, отвечающих требованиям сверхнизкой мощности в режиме ожидания, высокой плотности мощности и комплексной защиты. В контроллере реализованы несовместимые механизмы управления высокой и низкой сторонами для обеспечения рециркуляции энергии утечки и переключения нулевого напряжения (ZVS), что обеспечивает высочайшую эффективность работы. AP3306 обеспечивает функцию высоковольтного запуска через вывод HV, снижая потери в режиме ожидания. Кроме того, в AP3306 встроена схема VCCL LDO, позволяющая регулировать широкий диапазон VCCL до приемлемого значения. Это делает AP3306 идеальным кандидатом для приложений с широким диапазоном выходного напряжения, таких как USB-PD. Встроенная функция частотного дизеринга также значительно облегчает проектирование EMI. При отсутствии нагрузки или небольшой нагрузке микросхема переходит в серийный режим, чтобы минимизировать энергопотребление в режиме ожидания. Минимальная частота переключения (около 22 кГц) установлена для того, чтобы избежать слышимого шума. При увеличении нагрузки ИС переходит в режим ACF с понижением частоты для повышения эффективности системы и улучшения характеристик EMI. Максимальная частота переключения (около 130 кГц или 200 кГц по выбору) устанавливается для зажатия частоты переключения, чтобы уменьшить потери мощности при переключении. Предусмотрены всесторонние функции защиты, такие как защита от перегрева (BNO), защита от перегрузки по току (OCP), защита от перенапряжения VCC (VOVP), защита от перенапряжения вторичного выхода (SOVP) и UVP (SUVP), внутренняя защита от перегрева (OTP), защита от перегрузки (OLP) и защита от замыкания контактов.
