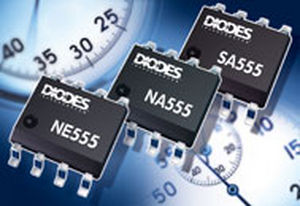

Интегральная схема таймера NA555, NE555, SA555

Эти устройства представляют собой схемы точного отсчета времени, способные производить точную задержку времени или колебания. В режиме работы с задержкой по времени или в моностабильном режиме, временной интервал управляется одним внешним резистором и конденсаторной сетью. В режиме работы "Поразительно" частота и рабочий цикл могут управляться независимо друг от друга с помощью двух внешних резисторов и одного внешнего конденсатора. Пороговые значения и уровни срабатывания, как правило, составляют две трети и одну треть от VCC, соответственно. Эти уровни могут быть изменены с помощью терминала управления напряжением. Если вход триггера опускается ниже уровня триггера, то устанавливается флип-флоп, и выходной сигнал становится высоким. Если вход триггера находится выше уровня триггера, а вход порога - выше уровня порога, то выполняется сброс обратного хода и выход низкого уровня. Вход сброса (RESET) может перекрыть все остальные входы и может быть использован для запуска нового цикла синхронизации. При низком уровне сигнала RESET выполняется сброс обратной перестановки, и выходной сигнал падает. Если выход низкий, то между разрядом (DISCH) и землей имеется малоимпедансный канал. Выходная цепь способна пропускать или подавать ток до 200 мА. Эксплуатация предусмотрена для питания от 5 В до 15 В. При питании 5 В выходные уровни совместимы с TTL входами. NE5555, SA555 и NA5555 поставляются в компактном 8-контактном корпусе (SO-8).
