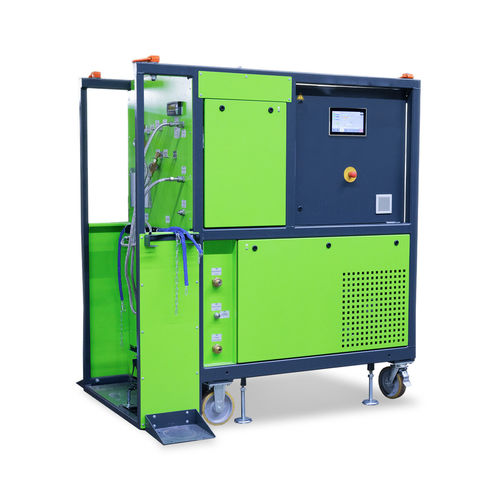

Установка для смешивания C4-Z1004R11

- безмасляный компрессор B280R80 (5,7 м3/ч [при 50 Гц]; 6,8 м3/ч [при 60 Гц]) 100 бар) - вакуумный компрессор 3,3 м3/ч (при 50 Гц) и 3,9 м3/ч (при 60 Гц), конечный вакуум 3 мбар - безмасляный всасывающий насос (15 м3/ч [при 50 Гц]; 18 м3/ч (при 60 Гц)), конечный вакуум 1 мбар) - сажевый фильтр 1 мкм - управление и индикация важных параметров процесса с помощью 10-дюймового сенсорного экрана - единицы индикации в барах / мбарах, кПа или фунтах на квадратный дюйм / торр выбираются на сенсорном экране - пазы для подъема вил - фиксирующие и управляемые ролики - соединительные шланги для всех газовых смесей с редуктором давления - C4-FN: с шаровым краном DN8 (соединение 1.030-14NGO-RH-EXT) - Кислород (02): с редуктором давления (соединение DIN477 № 9 - G3/4 ) - Углекислый газ (COz): с редуктором давления (соединение DIN477 № 6 - W21.8 X1/14') - Азот (Nz): с редуктором давления (соединение W24.32x1/14") - место для размещения баллона C4-FN со шкалами для баллонов - место для размещения баллонов N2, 02, COz - сосуд для смешивания 100 л/ 16 бар - цифровые весы для смесительного сосуда, точность $ 0,02 %, т.е. $ 2 г пропорции газа за цикл смешивания - гаечные ключи для муфт и фильтров DILO - краска: антрацитово-зеленая Смесительная установка была специально разработана для работы с газовыми смесями на основе C4-FN и их специфическими требованиями. Всего можно смешивать четыре газовых компонента. Газовая смесь циркулирует с помощью компрессора для получения однородной смеси. С помощью встроенного компрессора полученную газовую смесь можно заправлять непосредственно в газовые отсеки под давлением до 20 бар. Для этого смесительный узел оснащен выходом низкого давления DN20 (M48x2). Через выход высокого давления газовая смесь заправляется в баллоны с давлением до 93 бар.
