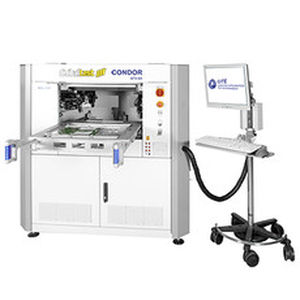

Испытательная система печатной платы с подвижным зондом CONDOR MTS 505

сверхточная

Испытательный стенд Condor MTS 505 не требует крепления и поэтому идеально подходит не только для традиционного производства, но и для изготовления прототипов и малосерийного производства. Благодаря четырем подвижным испытательным головкам она обеспечивает высокую глубину адаптации и тестовое покрытие. Опциональное использование неподвижных испытательных штырьков на нижней стороне тестового объекта позволяет также сократить время тестирования, увеличивая при этом зону покрытия. Тестовая система Flying Probe оснащена цифровой цветной камерой (CMOS) с интерфейсом GigE Vision для точного определения положения тестируемого датчика и устройства (ИУ). Он крепится к одной из четырех испытательных головок и содержит оптику, а также освещение. Фронтальный погрузчик Проверяемая доска вручную помещается в тестер с помощью фронтального выдвижного элемента с двуручным запиранием. Рельсы кровати оснащены регулируемыми язычками для автоматического крепления плиты. Магнитные крепежные штифты, опорные штифты и т.д. также могут быть размещены на опорной плите выдвижного элемента. Особенности Максимальное количество неограниченных сетей Максимальный размер платы (мм) 432 x 508 Интерфейс Тестовые головки через клеммные колодки VG, 64-контактные Размер системы (LxWxD) 1550 x 2000 x 1200 x 1200 Тестирование без фиксации формата, ручная загрузка без использования каких-либо приспособлений Возможная версия - нет Максимальное количество выводов крепления 1012 In-Line Наш поточный тестер может быть полностью интегрирован в вашу производственную линию. Плата автоматически перемещается по конвейеру внутри тестера через входной и выходной патрубок. Модуль зажимается сверху для тестирования, так что толщина печатной платы не имеет значения для контакта. Для модулей предварительного нагрева и постохлаждения в вашей производственной линии имеются соединения, совместимые с SMEMA.
