Система сбора данных для измерения температуры cPCI-ACC

напряжениевстраиваемыйс цифровым входом/выходом

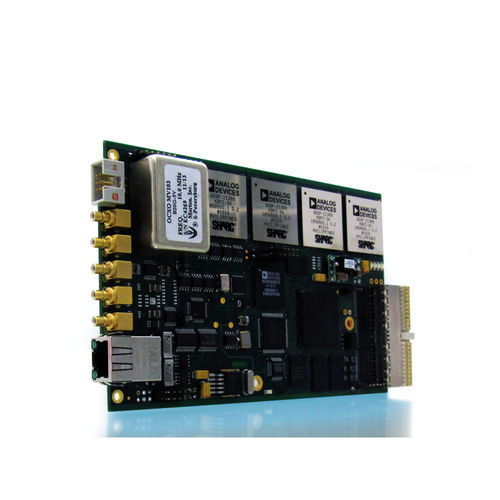

CPCI-ACC - это высокопроизводительная плата обработки данных в реальном времени по стандарту cPCI. На плате расположены 4 DSP, работающих в систолическом кластере, и FPGA для жесткой обработки и микропроцессорной деятельности. Преобразование осуществляется по тракту IF Analog to Digital, где аналоговый сигнал дискретизируется с AD со скоростью 150MPs/s. Аналоговый сигнал НЧ также дискретизируется с помощью преобразователя 2,5 Мп/с при 16 битах. ВЧ сигнал генерируется с DDS, внутри которого находится 1 ГГц NCO, позволяющий пользователям генерировать широкий спектр модуляций, используя I/Q датапатч, полученный от FPGA/DSP. Это позволяет использовать широкий спектр приложений. Микропроцессор на базе ПЛИС разработан с использованием ядра Microblaze ™ XILINX, способного управлять всеми компонентами на плате. Полная совместимость со стандартом шины cPCI позволяет пользователям вести диалог с несколькими платами через объединительную панель cPCI. (Необходим микропроцессорный блок). GPS-приемник и высокостабильный OCXO гарантируют, что все процессы обработки данных внутри FPGS/DSP синхронизированы или привязаны ко времени через встроенный NTP-сервер. В в следующем аппаратном релизе физический интерфейс будет соответствовать протоколу PTP и позволит осуществлять временную привязку событий реального времени, происходящих в хосте O.S. или запускаемых на внешних SMB-коннекторах.
