Инфракрасный датчик температуры PYROSENS

матрицабесконтактный

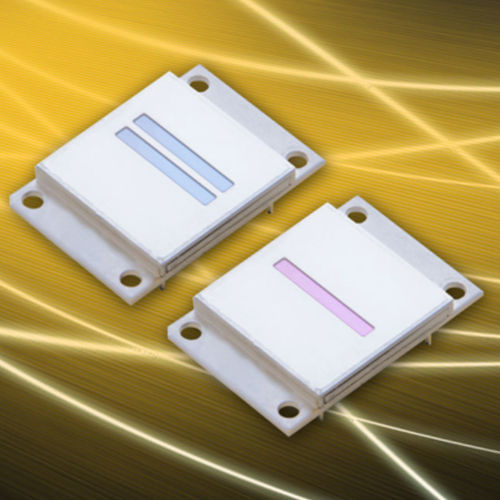

Пироэлектрический линейный массив включает в себя чип из танталата лития с 128, 256 или 510 элементами. Сигналы, вырабатываемые элементами, обрабатываются в КМОП-схеме. Обработка сигналов осуществляется аналоговой схемой, включающей адаптированный малошумящий предусилитель для каждого пикселя, мультиплексор и выходной усилитель. Пироэлектрический чип и КМОП-схема считывания расположены на толстопленочной подложке, все они смонтированы внутри герметичного металлического корпуса. Падающее излучение проходит через окно или фильтр, прозрачный для инфракрасных длин волн. Пироэлектрические решетки из танталата лития с высокой долговременной стабильностью 128, 256 или 510 элементов с шагом 100 мкм, 50 мкм или 25 мкм соответственно Встроенный КМОП-мультиплексор и датчик температуры Фильтры с покрытием из Ge или Si Многие типы с тонкими сенсорными элементами, фрезерованными ионным лучом, для высокого отношения сигнал/шум Опция: металлический поглощающий слой для высокого и спектрально равномерного поглощения Опция: вытравленные ионным лучом канавки между сенсорными элементами для отличного соотношения сигнал/шум при низких частотах модуляции (например, 10 Гц) Оценочный комплект Оценочный комплект позволяет легко управлять массивами PYROSENS. Он состоит из небольшой печатной платы с полным набором электроники и программного обеспечения, с помощью которого электроника управляется через USB-соединение с ПК под управлением Windows. Питание может осуществляться от USB-порта или от отдельного источника питания. Для синхронизации с другими внешними компонентами, например, для модуляции излучения, предусмотрен триггерный импульс. Имеется DLL-интерфейс для интеграции оценочного набора в пользовательские программные решения и обычное лабораторное программное обеспечение.
