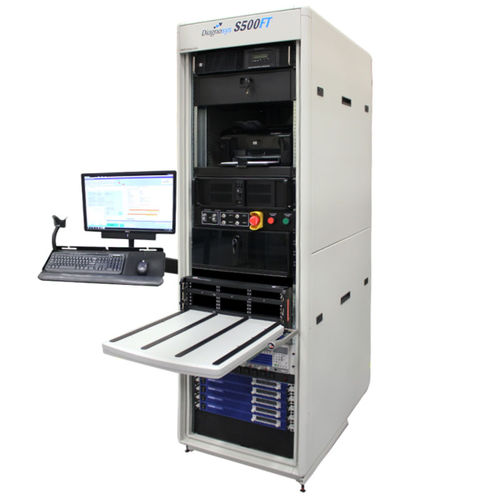

Автоматическое испытательное оборудование S500 BTE

для печатных плат

Стендовое испытательное оборудование S500 (BTE) настроено на тестирование сменного блока линии (LRU) для определения неисправного сменного блока самого низкого уровня (LLRU). После обнаружения неисправного LLRU выполняется отдельная прикладная программа, специально разработанная для LLRU, для дальнейшей изоляции неисправности. S500 может диагностически тестировать печатные платы (печатные платы) на определенную группу неоднозначности с помощью контактных датчиков с оператором. Тестовая система S500 также может экспортировать тестовые данные, которые будут использоваться отдельным диагностическим заушным устройством, таким как тестовая система PinPoint. Базовый S500 включает в себя 19-дюймовый корпус стойки, имеющийся в продаже, включая промышленный ПК, удлинители межблочного соединения периферийных компонентов для измерительных приборов (PXI) для испытательных ресурсов National Instruments (NI), источники питания и приемник испытательной головки. Программное обеспечение и системные контроллеры, необходимые для автоматизации процесса тестирования и оценки результатов, хранятся на внутреннем ПК. Приборы управляются прикладными программами для подачи сигналов и проведения измерений на проверяемом приборе (UUT). Все необходимые тестовые сигналы доступны на панели испытательной головки и подключаются к проверяемому оборудованию с помощью интерфейсного тестового адаптера (ITA). Доступ к прикладным программам и их выполнение осуществляется с помощью программного обеспечения Diagnosys Executive Software (ES). Пользовательский интерфейс ES представляет собой графический пользовательский интерфейс (GUI) с общим типом меню ОС Windows и функциональностью с удобством ввода для новых пользователей.
