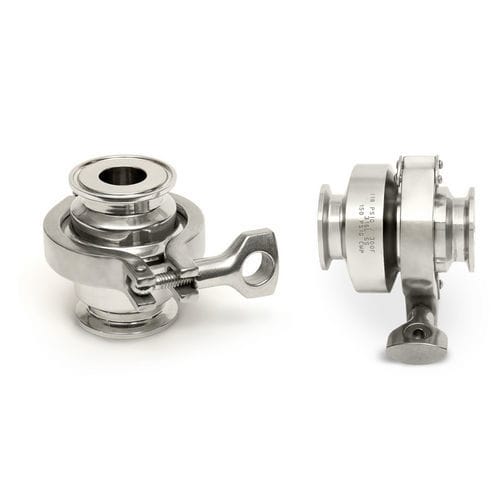

DSV® - это рядный пружинный обратный клапан, разработанный для предотвращения обратного потока в отраслях промышленности со строгими нормами чистоты. Для различных схем трубопроводов DSV® выпускается в виде "вертикального" или "горизонтального" клапана. Горизонтальный клапан предназначен для горизонтальных трубопроводов, требующих самосливного клапана. Вертикальная" конструкция предназначена для "вертикальных" установок и "горизонтальных" линий, когда самосливной клапан не требуется. DSV® с корпусом и седлом из нержавеющей стали 316L крепится с помощью быстросъемного зажима и эластомерного уплотнения корпуса, что обеспечивает быстрый и легкий доступ к внутренним деталям. Диск и седло имеют притирку для обеспечения превосходного перекрытия.
Санитарные обратные клапаны DFT® соответствуют стандарту 3-A Standard 58-02 и имеют сертификат Clean in Place. Области применения включают фармацевтическую, химическую, пивоваренную, пищевую, молочную и другие отрасли промышленности.
Стандартные характеристики:
Соответствует санитарному стандарту 3A 58-02
150 CWP, 108 ANSI Класс давления
корпус и седло из 316L (A351 CF3M)
316 Диск, пружина и направляющая в сборе
внутренняя отделка поверхности 32 Ra (#4 шлифованная отделка)
Опции:
15 Ra внутренняя отделка
CIP (очистка на месте)
Зажатые концы
Утечка через седло согласно MSS SP-61
Притертые "металлические" седло и диск
Пружины:
Низкое давление растрескивания
0.16 фунтов на кв. дюйм до 0,66 фунтов на кв. дюйм
Коническая конструкция
Электрополированная отделка
Стандартная прокладка Уплотнение корпуса:
EPDM (максимальная температура 300ºF)
Бесшумное закрытие с помощью пружины
Горизонтальная или вертикальная установка
---
