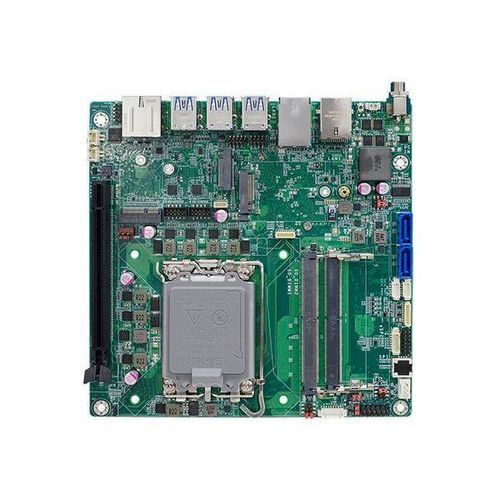

Материнская плата мини-ITX ARS101/ARS103 series

Intel® Core™ UltraIntel®DDR5 SDRAM

ARS101 и ARS103 — Mini-ITX промышленные материнские платы от DFI, разработанные для процессоров Intel Arrow Lake S / Intel® Core™ Ultra. Они обеспечивают высокую плотность I/O, множественные варианты расширения и поддержку до четырех независимых дисплеев. Предназначены для встроенных, IoT и промышленных применений с широкими рабочими диапазонами и длительной поддержкой жизненного цикла CPU.

Ключевые особенности

• Поддержка процессоров: Intel Arrow Lake S / Intel® Core™ Ultra LGA 1851, до 65W TDP.
• Варианты чипсета: Intel® W880, Q870 или H810 (функции зависят от модели; ECC поддерживается на W880).
• Память: 2x 262-контактных DDR5 SODIMM до 96 ГБ; поддержка DDR5 5600/6400 МГц в зависимости от CPU.
• Дисплей: Четыре независимых вывода через 1x DP++ (DP++ 1.2), 1x HDMI 1.4b, 1x USB Type-C (DP alt), 1x eDP и опциональное M.2 A-key расширение дисплея (eDP/LVDS/HDMI/DVI/VGA/DP).
• Расширение: 1x PCIe Gen5 x16 (переключение линий на некоторых вариантах), несколько слотов M.2 (M Key 2280, B Key 2242/3042/3052, E Key 2230, A Key 3030 в зависимости от SKU).
• Хранение & RAID: 1x M.2 2280 M Key (PCIe Gen4 x4 или SATA), 2x SATA 3.0 порта, поддержка RAID 0/1/5/10 при соответствующей конфигурации.
• I/O: До 2x Intel 2.5GbE, множество USB (до 6x USB 3.2 Gen2 Type-A или варианты с USB Type-C Gen2x2), 2x RS-232/422/485, фронтальный аудио-хедер, разъем для динамика 3W, 1x 8-бит DIO.
• Безопасность & управляемость: Nuvoton TPM 2.0; опции EXT-OOB (Full), CNVi / vPro на поддерживаемых SKU.
• Рабочие диапазоны & сертификации: Работа -5°C до 65°C; хранение -40°C до 85°C. Сертификации: CE, FCC Class B, RoHS, UKCA.

Модели / Примеры заказа

• ARS101-W880 — номер детали 770-ARS1011-000G: Rear I/O: 1x DP, 1x HDMI, 2x LAN, 5x USB 3.2 Gen2, 1x USB Type-C; внутренние интерфейсы: eDP, M.2 M/B/E/A, 4x USB2.0, TPM; DC-джек; работа -5 до 65°C.
• ARS101-Q870 — номер детали 770-ARS1011-100G: Rear I/O: 1x DP, 1x HDMI, 2x LAN, 6x USB 3.2 Gen2; внутренние интерфейсы: eDP, M.2 M/B/E/A, 4x USB2.0, TPM; DC-джек; работа -5 до 65°C.
• ARS101-H810 — номер детали 770-ARS1011-200G: Rear I/O: 1x DP, 1x HDMI, 2x LAN, смешанные USB Gen1/Gen2; внутренние интерфейсы: eDP, M.2 M/B/E/A, TPM; DC-джек; работа -5 до 65°C.

Технические характеристики

• Форм-фактор: Mini-ITX 170 мм x 170 мм.
• Процессоры: Intel® Core™ Ultra (Arrow Lake S) LGA 1851; типичная поддержка до 65W TDP.
• Чипсет: Intel® W880 / Q870 / H810 (отличия по вариантам).
• BIOS: AMI SPI 256Mbit.
• Память: 2x 262-pin DDR5 SODIMM до 96 ГБ; ECC только на W880; DDR5 5600/6400 МГц в зависимости от CPU.
• Графика: Intel® UHD Graphics 700 серия — OpenGL 4.5, DirectX 12, OpenCL 2.1; HW декодирование/кодирование для распространенных кодеков.
• Выходы дисплея & разрешения: HDMI до 4096x2160@30Hz; DP++ до 4096x2304@60Hz; USB Type-C до 4096x2304@60Hz; eDP до 4096x2160@60Hz.
• PCIe: 1x PCIe Gen5 x16 (W880/Q870 поддерживают переключение линий; H810 фиксированно x16).
• Слоты M.2: M.2 2280 M Key (PCIe Gen4 x4 или SATA), M.2 B Key 2242/3042/3052, M.2 E Key 2230, M.2 A Key 3030 (зависит от SKU).
• Хранение: 2x SATA 3.0 (6Gb/s) + 2x питание SATA; RAID 0/1/5/10 при соответствующей конфигурации.
• Аудио: Realtek ALC888 кодек; фронтальный аудио-хедер; разъем 3W L/R для динамиков.
• Ethernet: До 2x Intel® I226 2.5GbE (в зависимости от модели).
• USB & сериал: Задние USB до 6x USB 3.2 Gen2 (или 5x + 1x Type-C Gen2x2 на некоторых SKU); внутренние USB2.0 хедеры; 2x RS-232/422/485.
• DIO / SMBus / Watchdog: 1x 8-бит DIO; 1x SMBus; программируемый watchdog 1–255 с.
• Безопасность: Nuvoton TPM 2.0; опциональные функции управления (EXT-OOB, CNVi, vPro) на поддерживаемых SKU.
• Питание: ARS101 — одиночный 12V ±5% DC-in разъем; ARS103 — широкий диапазон 12~28V вход; варианты разъемов по запросу.
• RTC батарея: CR2032.
• Поддерживаемые ОС: Windows 10/11 IoT Enterprise LTSC (64-bit), Ubuntu 24.04.
• Окружение: Работа -5°C до 65°C; хранение -40°C до 85°C; влажность 5%–90% RH.
• Габариты & механика: Mini-ITX 170 x 170 мм; высота платы зависит от конфигурации.
• Сертификации: CE, FCC Class B, RoHS, UKCA.
• Страна происхождения: Taiwan.
