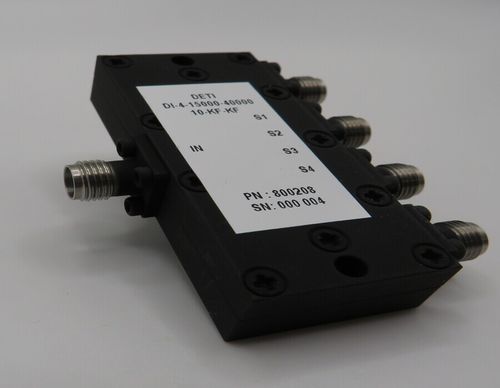

Делительное устройство частоты DI-4-15000-40000-10-KF-KF

мощностиприменение

Этот 4-полосный делитель мощности Уилкинсона, основанный на технологии полосковой линии Уилкинсона, охватывает диапазон частот от 15000 до 40000 МГц. Компактный и прочный, он обеспечивает отличную изоляцию и низкие вносимые потери. Это изделие соответствует стандарту MIL-STD-202 и предназначено как для коммерческих, так и для военных применений. Этот 4-полосный делитель мощности (P/N: 800208) охватывает частотный диапазон от 15000 до 40000 МГц. Компактный и надежный благодаря технологии полосковой линии Уилкинсона, он обеспечивает вносимые потери 2 дБ, баланс амплитуды 0,8 дБ, баланс фазы 12 градусов, изоляцию 13 дБ и КСВР 1,9:1. Обработка мощности составляет в среднем 10 Вт на входном порту, когда выходные порты нагружены с VSWR лучше, чем 1,20:1. Рабочая температура охватывает диапазон от -40°C до +85°C. Диапазон температур хранения составляет от -55°C до +125°C. Данное изделие выдерживает механические удары в соответствии с MIL-STD-202: метод 213 - условие испытания C (100g 6ms ½), синусовую вибрацию в соответствии с MIL-STD-202: метод 204D - условие испытания A (10g / 10-2000Hz), тепловые удары в соответствии с MIL-STD-202: метод 107G - условие испытания A (-40°C/+85°C) и влажность в соответствии с MIL-STD-202: метод 103 - условие испытания B (95% 96H).
