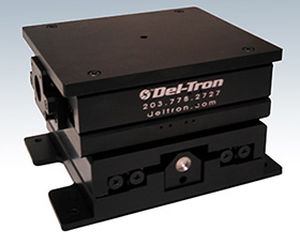

Координатный стол XY

механизированныйсверхточныйс скругленным хвостовиком

Нестандартный позиционирующий этап Еще одним примером использования нашей заказной системы линейного перемещения стала переделка устаревшего, управляемого вручную этапа XY "ласточкин хвост", используемого в оборудовании прецизионного вырубного пресса. Цель заказчика - автоматизировать свой вырубной пресс - создала необходимость в заказной системе позиционирования с управлением двигателем при сохранении габаритов существующего XY-этапа. Разработав индивидуальный XY-позиционный каскад и используя скрещенные комплекты роликовых направляющих, инженеры Del-Tron смогли создать каскад XY с высокой нагрузкой, отвечающий требованиям заказчика. Одной из проблем проектирования была необходимость создать место для шаговых двигателей на существующей площади. Мы решили эту задачу путем установки корпусов подшипников, ведущих винтов и муфт двигателей внутри каждой оси при сохранении требований к перемещению. Также была добавлена функция сменной верхней пластины для сокращения времени настройки системы линейного перемещения.
