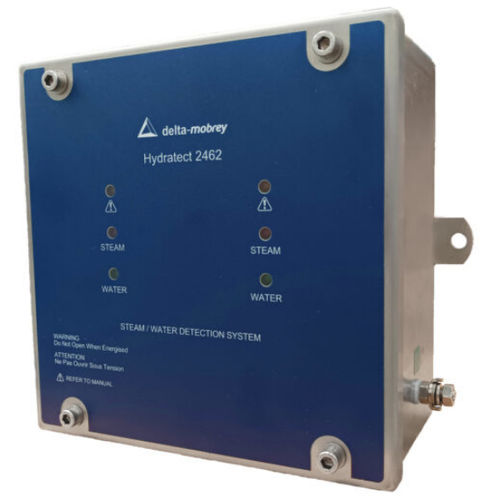

Система наблюдения мощности Hydratect 2462

уровняпроводимостьдля воды

Кондуктометрический зонд для обнаружения пара и воды Электронная альтернатива традиционным сигнализаторам уровня воды для паровых установок. Hydratect может использоваться в самых разных ситуациях, когда обнаружение воды или пара является жизненно важным для безопасной и эффективной работы установки. Блок управления Hydratect 2462 обеспечивает обработку сигнала для двух электродов. Каждый канал контролирует состояние соответствующего электрода. Между блоком управления и каждым электродом используются четыре проводника, поэтому блок может различать пар, воду, короткое замыкание и обрыв. Зеленый светодиод указывает на воду, красный светодиод указывает на пар, а янтарный светодиод указывает на неисправность. Каждый канал имеет реле состояния для индикации воды или пара и реле неисправности, которое обесточивается при возникновении неисправности. Оба канала полностью независимы, имеют отдельные источники питания, обработку сигнала и обнаружение неисправностей. Релейные выходы могут быть подключены извне для схемы отключения "один из двух" или "два из двух". Система Hydratect 2462 состоит из электродов, которые устанавливаются во вставки, ввариваемые в трубопровод. В качестве альтернативы могут поставляться коллекторы с уже установленными вставками. Электроды защищены кожухами. Военный высокотемпературный кабель соединяет каждый электрод с блоком управления Hydratect. Типичным применением для обеспечения индукционной защиты турбинной воды (TWIP) является определение уровня конденсата в дренажных горшках (конденсатосборниках). Hydratect может использоваться для обеспечения соответствия стандарту ASME TDP-1 "Предотвращение повреждения водой паровых турбин, используемых для производства электроэнергии: Fossil-Fuelled Plants.
