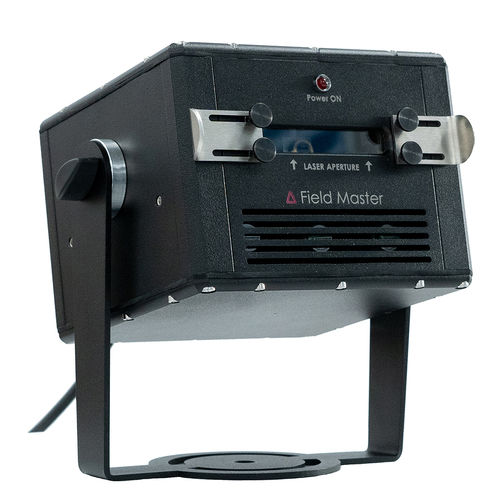

Лазерный прожектор для позиционирования Delta Field Master

для сборкидля маркировкидля контура

Описание продукта
Delta Field Master — промышленный лазерный проектор линий, предназначенный для замены лент или краски при долговременной разметке полов в условиях интенсивного движения, запылённых или агрессивных сред. Легко монтируется и настраивается, обеспечивает регулировку длины проекции и предварительную установку толщины линии для внутренних и наружных промышленных задач. Отнесён к классу лазеров 3R, проецирует яркие линии на большие расстояния, подходит для разграничения пешеходных и погрузочных зон, причалов и интеграции в оборудование.

Ключевые особенности

• Очень яркие диодные лазерные линии, длительный срок службы (MTTF >30 000 ч)
• Регулируемая толщина линии 10–70 мм и выбираемые углы проекции
• Корпус IP65 с TEC-охлаждением и управлением на микропроцессоре
• Управление: 5–24 V DC через индустриальный разъём M12 4 контакта
• Доступны разные длины волн и мощности под задачу
• Разработан для непрерывной работы и OEM-интеграции

Технические характеристики
Оптика / Лазер:
Длины волн (нм): 530, 638, 445
Мощность лазера (мВт): ≤1000, ≤1500 (в зависимости от модели)
Класс лазера: 3R
Технология: диод

Электрические характеристики:
Входное напряжение: 90–265 VAC, 50/60 Hz
Входной ток: 1,8 A @115 V / 1 A @230 V
Сигнал управления (вкл/выкл): 5–24 V DC через M12 4-pin
Защита по температуре: да
Предохранитель: 2 A @230 V (5×20 mm)
Соединение: металлический ввод кабеля
Длина силового кабеля: 5 m / 10 m / 15 m / 20 m (по запросу)

Оптическая проекция:
Углы проекционной линзы: 30°, 45°, 60°, 90°, 110° (по запросу)
Фокус: ручной (по запросу)
Толщина линии: 10–70 мм (регулируемая)
DOE варианты проекции: круг, крест, решётка, квадрат (по запросу)

Механика / Эксплуатационные условия:
Размеры (мм): 182 x 160 x 117
Страховочное кольцо: 2 × DIN 580
Вес: 5 kg
Класс защиты: IP65

Примеры длины линии (ок.) :
Угол 45° — Расстояние 5 m — Длина линии ≈ 4,25 m
Угол 60° — Расстояние 5 m — Длина линии ≈ 5,80 m
Угол 90° — Расстояние 5 m — Длина линии ≈ 10 m
Угол 110° — Расстояние 5 m — Длина линии ≈ 15 m

Примечания
Выбор большего угла луча увеличивает длину проецируемой линии. Уточняйте длину волны, мощность и угол линзы в зависимости от условий окружающей среды и требований к видимости.

Дополнительные характеристики

• Ожидаемый срок службы (MTTF): >30 000 часов
• Температура эксплуатации: -40°C до +45°C
• Температура хранения: -40°C до +85°C
• Управление вкл/выкл: 5–24 V DC через M12 4-pin
• Размеры: 182 x 160 x 117 mm
• Вес: 5 kg
• Класс защиты: IP65
