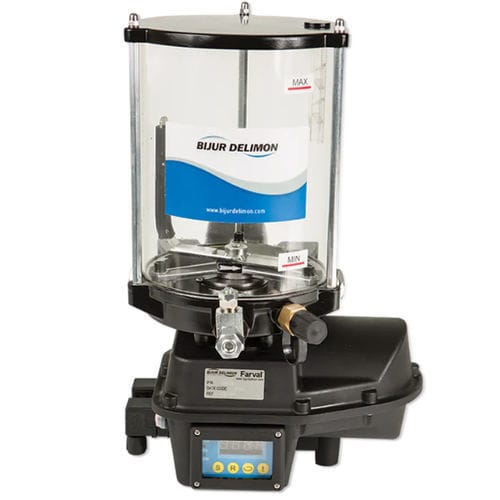

Смазочное устройство MultiPort II представляет собой многовыводной смазочный агрегат с электрическим приводом, предназначенный в первую очередь для использования в системах с прогрессивными распределительными клапанами. В устройстве может быть размещено до трех независимых насосных элементов для прямой подачи смазки к точкам смазки или через распределительную сеть прогрессивных распределительных клапанов. Эти лубрикаторы поставляются с двигателями 24 В постоянного тока, что делает их идеальными для использования в мобильных системах. Имеется встроенный контроллер, либо насос может управляться внешним контроллером (например, нашим SMDC) или ПЛК/СКУ/и т.д. заказчика.
IP69K-щит - значок
ЭКСПЛУАТАЦИЯ PDI
Электропитание, подаваемое на двигатель с редуктором, приводит в движение прецизионный эксцентриковый кулачок, который входит в зацепление с подпружиненными поршневыми элементами. При этом создается всасывающий и напорный ход элемента (элементов), в результате чего через выпускной обратный клапан вытесняется фиксированный объем смазочного материала. Смазочный материал поступает по магистральным трубкам к ряду форсунок объемного действия и далее к нескольким точкам смазки. Лубрикатор также оснащен электромагнитным выпускным клапаном, который сбрасывает давление в магистрали при остановке двигателя насоса, позволяя форсункам вернуться в исходное положение для следующего цикла.
ПРОГРЕССИВНЫЙ РЕЖИМ РАБОТЫ
Электропитание, подаваемое на двигатель с редуктором, приводит в движение прецизионный эксцентриковый кулачок, который входит в зацепление с тремя подпружиненными поршневыми элементами. При этом создается всасывающий и напорный ход элемента (элементов), в результате чего фиксированный объем смазочного материала вытесняется через выпускной обратный клапан. Смазочный материал поступает по магистральным трубкам к серии прогрессивных распределительных клапанов и далее к нескольким точкам смазки. Каждый поршневой элемент оснащен регулируемым перепускным клапаном.
---
