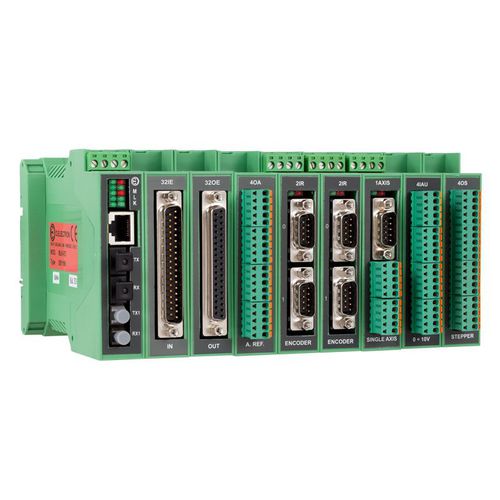

Цифровой модуль входа/выхода PE3 series

аналоговыйEthernetна DIN-рейке

Система числового программного управления Z32 может обмениваться информацией с машиной и обратно через периферийные устройства ввода-вывода, которые могут быть установлены непосредственно на Master Link (MLK-FZ) или на узел расширения PE3-ILK. Узлы расширения подключаются к Master Link через оптоволоконную шину связи Z-Link. ПЛАТА РАСШИРЕНИЯ PE3-ILK Z-LINK Плата PE3-ILK используется при необходимости добавления узла расширения на шину связи Z-Link, которая используется для маршрутизации информации к ЧПУ Z32 и от него через плату Master Link. Это может происходить в следующих случаях: Для распределения модулей ввода/вывода PE3 в больших машинах Плата Master Link используется платой расширения для каналов Z-Star2, которые используются для подключения цифровых приводов D.Electron к Z32 Количество устанавливаемых модулей PE3 больше 8 Вы используете плату MLKSD2 Master Link системы Slim и хотите также использовать модули PE3 Плата расширения PE3-ILK является: Подключена к шине Z-Link по оптическому волокну Закрыта в пластиковый контейнер Монтаж на рейку DIN - EN 50022 (Omega Rail) Может устанавливаться на расстоянии не более 30 м от платы Master Link или другого узла Z-Link ОСНОВНЫЕ ТИПЫ МОДУЛЕЙ PE3: Периферийные устройства PE3 состоят из нескольких свободно конфигурируемых модулей, устанавливаемых рядом друг с другом, максимум 8, непосредственно на Master Link MLK-FZ, если на нем не установлены расширения каналов Z-Star2, или на модуль PE3-ILK; в этом случае первым модулем всегда является модуль ILK, обеспечивающий оптоволоконный интерфейс с Z-Link. Модули PE3 конфигурируются с помощью программного обеспечения и не требуют какого-либо аппаратного вмешательства со стороны установщика.
