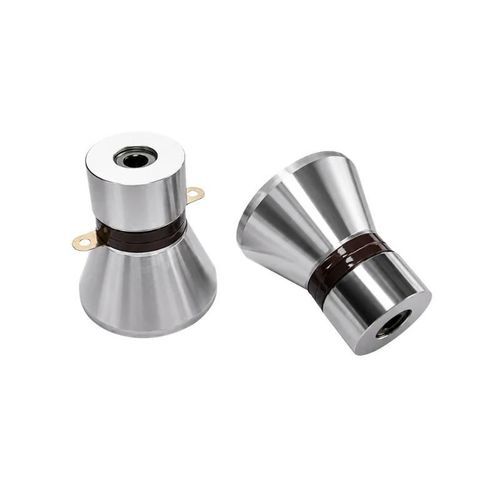

Ультразвуковой преобразователь с пластиной BBCL-40KP100

пьезоэлектрическийакустическийпогружной

Обзор продукта
BBCL-40KP100 — пьезоэлектрический ультразвуковой преобразователь для промышленного ультразвукового очистного оборудования. При номинальной частоте 40 кГц и номинальной мощности 100 Вт он преобразует высокочастотную электрическую энергию от ультразвукового генератора в механические колебания; возникающая кавитация, акустическое течение и давление излучения в моющей жидкости удаляют загрязнения и повышают эффективность очистки. Семейство включает номинальные частоты 20, 25, 28, 40, 54 и 80 кГц и номинальную мощность от 35 до 120 Вт.

Основные характеристики
Параметр | Значение
Модель | BBCL-40KP100
Номинальная частота | 40 kHz
Резонансная частота | 40 ± 0,5 kHz
Статическая емкость | 7800 pF ±10%
Резонансное сопротивление | ≤25 Ω
Номинальная мощность | 100 W
Диаметр излучающей поверхности | 52 mm
Высота | 48 mm

Особенности продукта

• Разработан для промышленного ультразвукового очистного оборудования
• Пьезоэлектрическая керамическая трансдукционная структура
• Совместим с ультразвуковыми генераторами (требуется совпадение частоты)
• Несколько конфигураций частоты и мощности в семействе
• Различные диаметры излучающей поверхности и высоты для интеграции в ванны и модули
• Подходит для интеграции в очистные ванны и автоматизированные модули

Доступные конфигурации
Модель | Резонансная частота | Статическая емкость | Резонансное сопротивление | Номинальная мощность | Диаметр излучающей поверхности | Высота
BBCL-20KP120 | 20 ± 0,5 kHz | 9000 pF ±10% | ≤25 Ω | 120 W | 68 mm | 46 mm
BBCL-20KP100 | 20 ± 0,5 kHz | 5000 pF ±10% | ≤25 Ω | 100 W | 68 mm | 94 mm
BBCL-25KP60 | 25 ± 0,5 kHz | 4800 pF ±10% | ≤25 Ω | 60 W | 59 mm | 80 mm
BBCL-28KP120 | 28 ± 0,5 kHz | 7000 pF ±10% | ≤25 Ω | 120 W | 68 mm | 66 mm
BBCL-28KP100 | 28 ± 0,5 kHz | 5000 или 7800 pF ±10% | ≤25 Ω | 100 W | 68 mm | 66 mm
BBCL-28KP60 | 28 ± 0,5 kHz | 3500 или 4800 pF ±10% | ≤25 Ω | 60 W | 59 mm | 68 mm
BBCL-28KP50 | 28 ± 0,5 kHz | 4000 pF ±10% | ≤25 Ω | 50 W | 45 mm | 82 mm
BBCL-40KP100 | 40 ± 0,5 kHz | 7800 pF ±10% | ≤25 Ω | 100 W | 52 mm | 48 mm
BBCL-40KP60 | 40 ± 0,5 kHz | 3500 или 4800 pF ±10% | ≤25 Ω | 60 W | 45 mm | 50 mm
BBCL-40KP50 | 40 ± 0,5 kHz | 4000 pF ±10% | ≤25 Ω | 50 W | 45 mm | 55 mm
BBCL-54KP35 | 54 ± 0,5 kHz | 3200 pF ±10% | ≤25 Ω | 35 W | 38 mm | 36 mm
BBCL-80KP60 | 80 ± 0,5 kHz | 4800 pF ±10% | ≤25 Ω | 60 W | 40 mm | 60 mm

Типичные применения

• Ультразвуковая очистка промышленных деталей и узлов
• Очистка металлических деталей, крепежа и фурнитуры
• Очистка электронных и прецизионных компонентов
• Интеграция в ультразвуковые очистные ванны и модули
• Автоматизированные очистные установки для производственных линий

Рекомендации по выбору
Убедитесь, что частота преобразователя соответствует частоте генератора. Перед окончательным выбором подтвердите характеристики очищаемых изделий, размеры ванны, требуемую акустическую мощность, количество и расположение преобразователей, способ крепления и доступное монтажное пространство.

Технические характеристики

• Модель: BBCL-40KP100
• Номинальная частота: 40 kHz
• Резонансная частота: 40 ± 0,5 kHz
• Статическая емкость: 7800 pF ±10%
• Резонансное сопротивление: ≤25 Ω
• Номинальная мощность: 100 W
• Диаметр излучающей поверхности: 52 mm
• Высота: 48 mm
• Частоты семейства: 20, 25, 28, 40, 54, 80 kHz
• Диапазон номинальной мощности в семействе: 35–120 W
