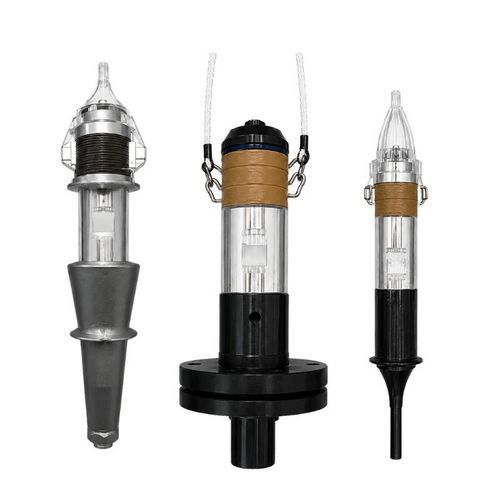

Цилиндрический ультразвуковой преобразователь BBWD-20KP2000

пьезоэлектрическийпьезоэлектрическийвысокочастотный

Обзор продукта
BBWD-20KP2000 — пьезоэлектрический преобразователь для промышленных установок ультразвуковой сварки. При номинальной частоте 20 kHz и номинальной мощности 2000 W он преобразует высокочастотную электрическую энергию от ультразвукового генератора в механические колебания. Усилитель (booster) и сонотрод затем передают эти колебания в зону сварки.

Ассортимент
Линейка включает номинальные частоты 15, 18, 20, 28 и 35 kHz и номинальные мощности от 300 до 2600 W. Выбор следует выполнять исходя из частоты генератора, требуемой мощности и доступного монтажного пространства.

Основные характеристики
Параметр | Значение
Модель | BBWD-20KP2000
Номинальная частота | 20 kHz
Резонансная частота | 19,8 ± 0,3 kHz
Статическая емкость | 17000–18000 pF
Резонансный импеданс | ≤10 Ω
Номинальная мощность | 2000 W
Диаметр | 50 мм
Высота | 112 мм

Особенности продукта

• Разработан для промышленных систем ультразвуковой сварки
• Пьезоэлектрическая конструкция с болтовым креплением
• Совместим с ультразвуковыми генераторами, усилителями и сонотродами
• Доступны различные варианты частоты и мощности
• Различные диаметры и высоты для интеграции в оборудование

Доступные конфигурации
Модель | Резонансная частота | Статическая емкость | Резонансный импеданс | Номинальная мощность | Диаметр | Высота
BBWD-15KP2600 | 14,8 ± 0,3 kHz | 9000–10000 pF | ≤15 Ω | 2600 W | 60 mm | 163 mm
BBWD-15KP2600 | 14,8 ± 0,3 kHz | 12500–13500 pF | ≤15 Ω | 2600 W | 60 mm | 163 mm
BBWD-18KP2000 | 17,8 ± 0,3 kHz | 17000–18000 pF | ≤10 Ω | 2000 W | 50 mm | 130 mm
BBWD-20KP2000 | 19,8 ± 0,3 kHz | 17000–18000 pF | ≤10 Ω | 2000 W | 50 mm | 112 mm
BBWD-20KP1500 | 19,8 ± 0,3 kHz | 10500–11000 pF | ≤10 Ω | 1500 W | 50 mm | 117 mm
BBWD-20KP1500 | 19,8 ± 0,3 kHz | 10500–11000 pF | ≤10 Ω | 1500 W | 50 mm | 125 mm
BBWD-20KP1500 | 19,8 ± 0,3 kHz | 13500–14000 pF | ≤10 Ω | 1500 W | 50 mm | 130 mm
BBWD-28KP800 | 27,8 ± 0,3 kHz | 7200–8200 pF | ≤10 Ω | 800 W | 38 mm | 92 mm
BBWD-28KP500 | 27,8 ± 0,3 kHz | 3900–4300 pF | ≤20 Ω | 500 W | 25 mm | 88 mm
BBWD-35KP300 | 34,8 ± 0,3 kHz | 1900–2100 pF | ≤30 Ω | 300 W | 25 mm | 70 mm

Типичные области применения

• Ультразвуковая сварка пластиковых компонентов
• Сварка нетканых и синтетических материалов
• Упаковка, герметизация и промышленная сборка
• Ультразвуковая резка и связанное промышленное оборудование
• Автоматизированные системы ультразвуковой сварки

Соображения при выборе
Номинальная частота преобразователя должна совпадать с частотой ультразвукового генератора, усилителя и сонотродa. Перед окончательным выбором конфигурации следует также подтвердить требуемую мощность, монтажное пространство, условия нагрузки и обрабатываемый материал.

Технические характеристики

• Модель: BBWD-20KP2000
• Номинальная частота: 20 kHz
• Резонансная частота: 19,8 ± 0,3 kHz
• Статическая емкость: 17000–18000 pF
• Резонансный импеданс: ≤10 Ω
• Номинальная мощность: 2000 W
• Диаметр: 50 мм
• Высота: 112 мм
• Конструкция: пьезоэлектрический преобразователь с болтовым креплением
• Совместимость: работает с ультразвуковыми генераторами, усилителями и сонотродами
• Доступные частотные опции: 15, 18, 20, 28, 35 kHz
• Доступный диапазон мощности: 300–2600 W
