Погружной ультразвуковой преобразователь BBAT-Q50D2

высокочастотный

Обзор продукта

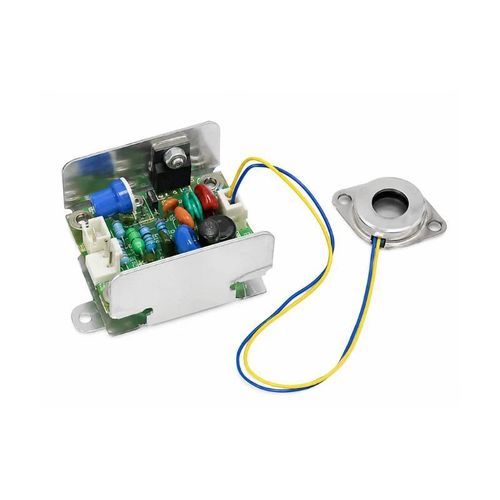

BBAT-Q50D2 — ультразвуковой распыляющий преобразователь, поставляемый с согласованной драйвер‑платой. При частоте 2,4–2,6 МГц, номинальной мощности 5 Вт и входном напряжении 12 В DC обеспечивает выход тумана >50 mL/h и размер капель 2–3 µm. Предназначен для интеграции в небулайзеры, увлажнители и промышленные системы распыления; доступны варианты частоты, мощности и напряжения для OEM‑применений.

Основные параметры
Модель: BBAT-Q50D2
Выход тумана: >50 mL/h
Размер капель: 2–3 µm
Рабочая частота: 2,4–2,6 МГц
Номинальная мощность: 5 Вт
Входное напряжение: 12 В DC
Референсный ресурс: 15000 ч
Рабочий уровень воды: 18–28 мм
Диапазон температуры жидкости: 0–50 °C
Тестовая жидкость: чистая вода
Вес: 0,08 кг

Особенности продукта

• Преобразователь поставляется с согласованной драйвер‑платой для лёгкой интеграции
• Генерация тонкодисперсных капель (1–5 µm в зависимости от конфигурации)
• Низковольтные DC‑входы (5–48 В) и разные номинальные мощности (2–30 Вт)
• Варианты покрытия для питьевой воды, коррозионных жидкостей или повышенной коррозионной стойкости
• Различные размеры преобразователя и платы для гибкого монтажа под OEM
• Поддерживает регулировку мощности и схемы защиты при низком уровне жидкости

Доступные конфигурации
BBAT-Q380D4 — 1,7 МГц; 48 В DC; 30 Вт; капли 4–5 µm; туман >380 mL/h; ресурс 3000 ч; уровень воды 30–40 мм
BBAT-Q300D4 — 1,7 МГц; 48 В DC; 23 Вт; капли 4–5 µm; туман >300 mL/h; ресурс 10000 ч; уровень воды 30–40 мм
BBAT-Q250D4 — 1,7 МГц; 36 В DC; 22 Вт; капли 4–5 µm; туман >250 mL/h; ресурс 10000 ч; уровень воды 30–40 мм
BBAT-Q180D3 — 2,4–2,5 МГц; 24 В DC; 15 Вт; капли 3 µm; туман >180 mL/h; ресурс 10000 ч; уровень воды 25–35 мм
BBAT-Q250D3 — 2,0 МГц; 36 В DC; 18 Вт; капли 3 µm; туман >250 mL/h; ресурс 10000 ч; уровень воды 25–35 мм
BBAT-Q150D2 — 2,4–2,6 МГц; 24 В DC; 12 Вт; капли 2–3 µm; туман >150 mL/h; ресурс 10000 ч; уровень воды 25–35 мм
BBAT-Q70D2 — 2,4–2,6 МГц; 12 В DC; 7 Вт; капли 2–3 µm; туман >70 mL/h; ресурс 10000 ч; уровень воды 18–28 мм
BBAT-Q50D2 — 2,4–2,6 МГц; 12 В DC; 5 Вт; капли 2–3 µm; туман >50 mL/h; ресурс 15000 ч; уровень воды 18–28 мм
BBAT-Q30D2 — 2,4–2,6 МГц; 12 В DC; 3 Вт; капли 2–3 µm; туман >30 mL/h; ресурс 20000 ч; уровень воды 18–28 мм
BBAT-Q40D1 — 3,0 МГц; 12 В DC; 5 Вт; капли 1–2 µm; туман >40 mL/h; ресурс 15000 ч; уровень воды 18–28 мм
BBAT-Q25D1 — 3,0 МГц; 12 В DC; 3 Вт; капли 1–2 µm; туман >25 mL/h; ресурс 20000 ч; уровень воды 18–28 мм
BBAT-Q5D1 — 3,0 МГц; 5 В DC; 2 Вт; капли 1–2 µm; туман >5 mL/h; ресурс 20000 ч; уровень воды 18–28 мм

Габариты
Распыляющий преобразователь
Φ1: 19 мм
Φ2: 12 мм
H1: 8.7 мм
H2: 2.7 мм
L1: 34 мм
L2: 26 мм
Длина проводов L3: 200 мм
Ширина W: 23.5 мм

Драйвер‑PCB
Высота H3: 32 мм
Длина L4: 60 мм
Крепёжное расстояние L5: 53 мм
Крепёжное расстояние L6: 45 мм
Ширина W1: 36 мм

Варианты покрытия
Никелевое покрытие — подходит для питьевой воды и аналогичных жидкостей
Покрытие из титанового сплава — повышенная коррозионная стойкость
Антикоррозионное покрытие — для коррозионных и сильно кислотных жидкостей; выбирать при pH < 5 после оценки совместимости

Типичные области применения

• Ультразвуковые небулайзеры
• Увлажнители и климатические системы
• Генераторы тумана и аэрозолей
• Модули распыления для интеграции OEM
• Промышленные системы распыления

Требования к установке и эксплуатации

• Обеспечить принудительное воздушное охлаждение радиатора драйвер‑платы
• Подключать преобразователь к плате перед включением питания
• Поддерживать контакт активной поверхности с жидкостью во время работы; сухой режим недопустим
• Использовать поплавковый выключатель для защиты от низкого уровня жидкости
• Избегать электродных уровнемеров во избежание электрохимического повреждения покрытий
• Обеспечить отсутствие разности потенциалов между поверхностью преобразователя и жидкостью
• Подключить переменный резистор 5,1 kΩ к VR‑порту платы для регулировки мощности (замыкание = полная мощность; разомкнуто = ноль)
• Периодически удалять минеральные отложения (Ca, Na, Mg, Si) с поверхности преобразователя

Примечания по производительности
Фактический выход тумана и ресурс зависят от входной мощности, рабочей частоты, свойств и температуры жидкости, уровня воды и конструкции системы. Референсный ресурс определяется как накопленное время работы до снижения выхода тумана до 60% от начального уровня при непрерывной эксплуатации.

Технические характеристики

• Модель: BBAT-Q50D2
• Выход тумана: >50 mL/h
• Размер капель: 2–3 µm
• Частота: 2,4–2,6 МГц
• Номинальная мощность: 5 Вт
• Входное напряжение: 12 В DC
• Референсный ресурс: 15000 ч
• Рабочий уровень воды: 18–28 мм
• Диапазон температуры жидкости: 0–50 °C
• Тестовая жидкость: чистая вода
• Вес: 0,08 кг
• Габариты преобразователя: Φ1 19 мм; Φ2 12 мм; H1 8.7 мм; H2 2.7 мм; L1 34 мм; L2 26 мм; длина проводов 200 мм; ширина 23.5 мм
• Габариты драйвер‑PCB: высота 32 мм; длина 60 мм; расстояния крепления 53 мм и 45 мм; ширина 36 мм
