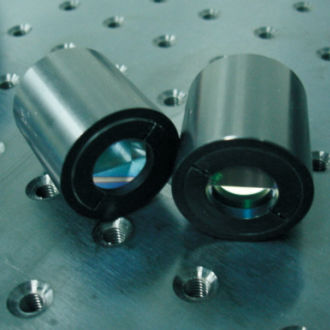

Оптический поляризатор Глана-Томпсона PGM series

видимого диапазонаИКоптический

Поляризатор Глана Томпсона сделан из двух кальцитовых призм или двух призм a-BBO, сцементированных вместе. Имеются два типа поляризаторов Глана-Томпсона: стандартная форма и длинная форма. Их отношение длины к апертуре 2,5:1 и 3,0:1 соответственно. Поляризаторы Глана-Томпсона имеют более высокий коэффициент экстинкции, чем воздушные поляризаторы. В ультрафиолетовом спектре их пропускание ограничено поглощением в двупреломляющих материалах, а также цементным слоем. Поляризаторы a-BBO и кальцитовые поляризаторы могут использоваться в диапазоне от 220 до 900 нм и от 350 до 2300 нм соответственно. Стандартная форма поляризатора с отношением длины к апертуре 2,5:1 имеет угол конуса полного приема более 15°@589нм, симметричный относительно оси входа, а длинная форма с отношением 3:1 имеет угол поля>26°.Поляризованное поле F1 и F2 всех этих поляризаторов показано на графике ниже. Материал α-BBO, кальцит Коэффициент экстинкции α-BBO：<5*10-6，кальцит：<5*10-5 Качество поверхности 20/10 царапина/царапина Отклонение луча <3 угловых минут Искажение волнового фронта 200 МВ/см2 Покрытие Однослойное MgF2 Крепление Черный анодированный алюминий
