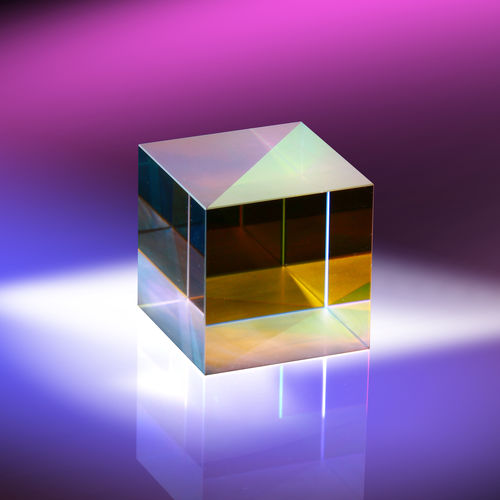

Поляризационные кубические бимсплиттеры разделяют произвольно поляризованные лучи на два ортогональных, линейно поляризованных компонента: S-поляризованный свет отражается под углом 90 градусов, а P-поляризованный свет передается. Каждый бимсплиттер состоит из пары прецизионных высокоточных призм с прямым углом, скрепленных вместе с диэлектрическим покрытием на гипотенузе одной из призм.
PBS с одной длиной волны
Допуск размеров +/-0.2 мм
Интерфейс с помощью эпоксидной смолы
Плоскостность λ/4@632.8nm на 25 мм
Качество поверхности 40/20 царапины и царапины
Коэффициент экстинкции Tp:Ts>500:1
Отклонение луча 95%
Ясная апертура >85%
Покрытия Поляризационное покрытие с разделителем лучей на гипотенузе, AR-
покрытия (R<0.25%) на всех входных и выходных поверхностях
Стандартное покрытие Длина волны 488, 532, 632.8, 808, 980, 1064, 1310, 1550нм
---
