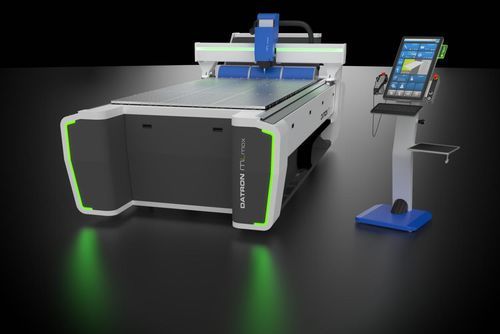

Фрезерный станок с ЧПУ 3 оси DATRON MLmax Pro

вертикальныйдля алюминияс неподвижным столом

Общее описание
DATRON MLmax Pro — крупнейший обрабатывающий центр DATRON. Предназначен для обработки больших листов и изготовления крупных деталей или групп мелких деталей; сочетает в себе высокие подачи, жёсткую конструкцию и измерение по осям X/Y для удовлетворения требований сложного производства.

MLmax Pro — новинки и ключевые моменты
MLmax Pro обеспечивает модульность, производительность и точность, характерные для высокоскоростных центров DATRON. В маркетинговом описании указаны полезные перемещения 3000 × 1500 × 200 мм, в техническом паспорте — 1570 × 3160 × 245 мм. Скорости подачи указаны до 50 m/min в маркетинговом тексте и до 60 m/min в техническом паспорте. Указаны линейные шкалы на осях X/Y для повышения точности позиционирования.

Преимущества

• Высокая динамика и жёсткость: оптимизированная конструкция и новые приводы уменьшают трение, улучшая динамические характеристики.
• Высокие скорости подачи: в маркетинге указано до 50 m/min, в тех. паспорте — до 60 m/min.
• Точность по всей зоне обработки: оптимизированный стальной каркас с массой из UHPC-бетона и стальной стол (упомянута толщина стола 35 мм) уменьшает вибрации.
• Интуитивное управление: автономный терминал DATRON next с 24" сенсорным экраном (положение, высота и наклон регулируемые) и опциональным вторым дисплеем.
• Модульность: совместимость с широким набором аксессуаров DATRON (модульные приспособления, дополнительные оси, датчики, магазины инструментов и т.д.).
• Интегрированная микролубрикация: встроенные резервуары и распылительное кольцо для эффективной минимальной подачи смазки.

Аксессуары и доступные опции

• ВЧ-шпиндели: варианты HF 1,8–4,0 kW; до 48 000 об/мин; интерфейс HSK‑E25; выбор шпинделя в зависимости от применения (гравировка, мелкие детали, универсальность).
• Магазины инструментов: стандартный магазин HSK‑E25 на 12 позиций (опционально до 36 позиций); опциональный датчик длины инструмента.
• Смазка: система микролубрикации DATRON с интегрированным(и) резервуаром(ами) 1 × 10 L или 2 × 10 L; распылительное кольцо с 4 соплами; совместимость с различными смазочными жидкостями.
• Технологии закрепления: пневматические и механические зажимы, вакуумные столы, конические вставки для репозиционирования и до 18 индивидуально управляемых вакуумных соединений.
• 3D-зонд XYZ: сокращает время наладки, повышает точность и позволяет обмер поверхностей для автоматической компенсации по Z (опция).
• Дополнительные оси: DATRON Axis4 доступен как опция для 4-осевых операций (другие решения по осям опциональны).
• Инструменты DATRON: ассортимент инструментов, оптимизированных для высокоскоростной обработки.

Конструкция и стол
Стальной стол с интегрированными коническими вставками для репозиционирования; оптимизированный стальной каркас с массой из UHPC-бетона обеспечивает стабильность и снижает вибрации.

Характеристики / технические спецификации

• Ходы (X × Y × Z): 1570 × 3160 × 245 мм (технический паспорт). Маркетинговый текст также указывает 3000 × 1500 × 200 мм как полезный ход.
• Шпиндели: HF-шпиндель 1,8–4,0 kW; до 48 000 об/мин; интерфейс HSK‑E25.
• Магазины инструментов: магазин на 12 позиций HSK‑E25 (опционально до 36); опциональный датчик длины инструмента.
• Стол: стальной стол с интегрированными коническими вставками для репозиционирования (упомянута 35 мм стальная плита).
• Каркас: оптимизированный стальной каркас с массой из UHPC-бетона.
• Программное обеспечение управления: DATRON next.
• Пульт управления: автономный пульт с 24" сенсорным экраном; опциональный дополнительный 24" дисплей; положение, высота и наклон регулируются.
• 3D-зонд: 3D XYZ зонд опционален.
• Дополнительная ось: DATRON Axis4 (опция).
• Микролубрикация: резервуар 1 × 10 L или 2 × 10 L; распылительное кольцо с 4 соплами.
• Быстрая подача / перемещение: до 60 m/min (технический паспорт); маркетинговый текст также указывает до 50 m/min.
• X/Y шкалы измерения: указано наличие линейных шкал для версии Pro (управление точностью по X/Y).
• Габариты без пульта (Д × Ш × В): 2100 × 4700 × макс. 1870 мм.
• Габариты пульта (Д × Ш × В): 800 × 710 × 1500–1700 мм; свободная установка вокруг машины.
• Вес: около 8000 кг.
• Указанные опции: второй экран на машине, увеличение магазина до 36 позиций, датчик инструмента, DATRON Axis4, различные крепёжные аксессуары, решения по удалению/управлению стружкой и специфические инструменты DATRON.
