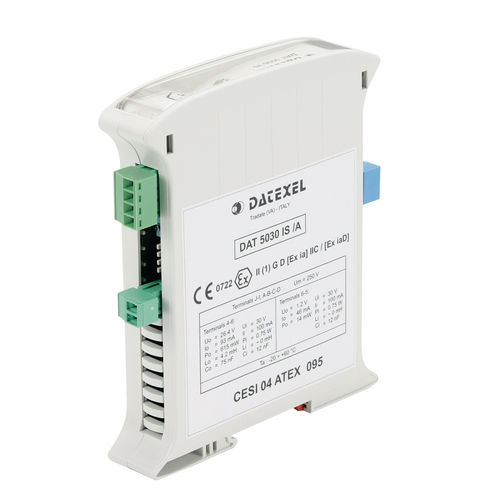

Искробезопасный защитный барьер DAT5030-IS-A

одноканальный

Устройство DAT 5030 IS/A представляет собой гальванически изолированный барьер искробезопасности, определяемый как "сопутствующее устройство" Вход может измерять токовые петли 0-20 мА или 4-20 мА, как в активном, так и в пассивном режиме; имеется вспомогательный источник питания для питания сквозной токовой петли во взрывоопасной зоне (Зона 0). Измерение преобразуется в выходной сигнал напряжения (0-10В или 2-10В) или токовый сигнал (0-20мА или 4-20мА). Для питания устройства имеется вспомогательный источник питания токовую петлю, подключенную к выходу. Диапазон входных и выходных сигналов может быть установлен с помощью двухпозиционного переключателя, расположенного сбоку шкафа (см. таблицу конфигурации). Калибровка устройства может быть выполнен с помощью триммера (ZERO и SPAN), доступного на боковой стороне шкафа. DAT 5030 IS имеет трехстороннюю изоляцию: вход (подключенный к устройствам во взрывоопасной зоне) изолирован от источника питания и выхода (подключен к безопасной зоне) на 2000 В переменного тока; Источник питания и выходное напряжение 1500 В переменного тока изолированы между ними. Питание устройства должно осуществляться напряжением от 20 до 30 В постоянного тока; зеленый светодиод "PWR", включенный, указывает на правильность подачи питания.
