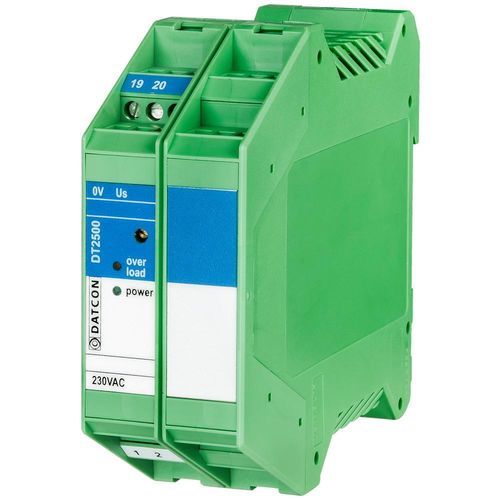

Источник электропитания на DIN-рейке DT2500

AC/DCс ограничением токаATEX

Особенности изделия

• Регулируемые номинальные выходные напряжения в диапазоне 6–24 V DC (6 / 8 / 10 / 12 / 15 / 18 / 24 VDC)
• Несколько вариантов типов с заданными параметрами Uo, Io, Po, Co, Lo
• Класс искробезопасности: II (2)G [Ex ib Gb] IIC или IIB; Сертификация: BKI 15 ATEX 0023 X
• Защита от перегрузки по току (внутренний ограничитель) и защита от перенапряжения
• Питание 230 VAC, 50/60 Hz; потребление 9 VA
• Монтаж на DIN-рейку TS-35, ширина 35 мм; компактные габариты 35 × 99 × 115 мм
• Корпус: полиамид PA6.6; подключение: винтовые клеммы; степень защиты IP20

Описание изделия
Искробезопасные выходные источники питания DT2500 обеспечивают гальванически изолированное IS-питание для приборов, эксплуатируемых в потенциально взрывоопасной зоне 1. Устройства классифицированы как II (2)G [Ex ib Gb] IIC или II (2)G [Ex ib Gb] IIB (сертификация: BKI 15 ATEX 0023 X). Передняя панель оснащена потенциометром для регулировки выходного напряжения в пределах, указанных в обозначении типов. Конструкция обеспечивает гибкую адаптацию к требованиям пользователя по газовой группе (IIC или IIB) и параметрам Ci / Li подключаемых устройств.

Обозначение типов (выбор доступных типов и столбцов с данными по безопасности)
Type | Uo [V] | Io [mA] | Po [mW] | Co [nF] | Lo [mH] | Co [nF] | Lo [mH]
DT2500 06 240 | 7.7 | 273 | 2102 | 300 | 0.15 | 1000 | 0.5
DT2500 08 240 | 11.2 | 273 | 3058 | 250 | 0.15 | 750 | 0.5
DT2500 10 190 | 12.4 | 224 | 2778 | 200 | 0.2 | 500 | 0.5
DT2500 12 150 | 15.1 | 178 | 2688 | 150 | 0.3 | 400 | 1.0
DT2500 12 60 | 15.1 | 80 | 1208 | 150 | 1.0 | 400 | 3.0
DT2500 15 120 | 18.8 | 145 | 2726 | 100 | 0.34 | 300 | 1.0
DT2500 15 50 | 18.8 | 70 | 1316 | 100 | 1.0 | 300 | 3.0
DT2500 18 70 | 22.4 | 91 | 2038 | 50 | 1.0 | 150 | 3.0
DT2500 18 40 | 22.4 | 58 | 1299 | 50 | 2.5 | 150 | 5.0
DT2500 24 50 | 30.0 | 70 | 2100 | 30 | 2.0 | 100 | 5.0
DT2500 24 25 | 30.0 | 42 | 1260 | 30 | 5.0 | 100 | 5.0

Технические характеристики (выдержка)
Безопасность: выход гальванически изолирован от сети; изоляция соответствует стандарту EN 61010-1. Маркировка защиты: II (2)G [Ex ib Gb] IIC/IIB (0 °C < Ta < +50 °C). Сертификация: BKI 15 ATEX 0023 X. Степень загрязнения: 2. Категория перенапряжения: II. Защита от перегрузки по току в установке: 6 A.
Параметры выхода: выходное напряжение и ток — см. обозначение типа; защита от перенапряжения и перегрузки — см. данные по безопасности; перегрузка по току: ограничитель с индикатором перегрузки. Температурный коэффициент: ≤ 250 ppm/°C. Влияние питающего напряжения: ≤ 0.25% (макс.). Влияние нагрузки: ≤ 0.25% (макс.). Шумовое напряжение: 10 mV + 0.002 × U (макс.).
Питание: 230 VAC, 50/60 Hz; потребление 9 VA. Условия эксплуатации: диапазон рабочих температур 0–50 °C; относительная влажность до 90% без конденсации; место установки: безопасная зона (шкаф). ЭМС: соответствует EN 61326-1; помехоустойчивость: промышленная зона; излучение: Группа 1, Класс B.
Общие данные: корпус — клеммная коробка для монтажа на TS-35 рейку, материал полиамид PA6.6; подключение винтовые клеммы; макс. сечение кабеля 2,5 mm². Габариты (Ш×В×Г): 35 × 99 × 115 mm. Вес: 0.35 kg. Степень защиты: IP20. Подробная информация: см. руководство по эксплуатации. Производитель оставляет за собой право вносить изменения в технические данные.

Функции / технические характеристики

• Модель / серия: DT2500
• Класс искробезопасности: II (2)G [Ex ib Gb] IIC или IIB
• Сертификация: BKI 15 ATEX 0023 X
• Номинальные выходные напряжения: выбор в диапазоне 6–24 V DC; стандартные номиналы: 6, 8, 10, 12, 15, 18, 24 VDC
• Несколько вариантов с указанными значениями Uo, Io, Po, Co, Lo (см. обозначение типа)
• Защита от перегрузки: внутренний ограничитель с индикатором перегрузки
• Защита от перенапряжения: предусмотрена (см. данные по безопасности)
• Температурный коэффициент: ≤ 250 ppm/°C
• Питание: 230 VAC, 50/60 Hz; потребление: 9 VA
• Монтаж: DIN-рейка TS-35, ширина 35 мм
• Материал корпуса: полиамид PA6.6; подключение: винтовые клеммы; макс. сечение кабеля: 2,5 mm²
• Габариты (Ш×В×Г): 35 × 99 × 115 mm; Вес: 0.35 kg
• Класс защиты: IP20
• ЭМС: соответствует EN 61326-1; помехоустойчивость: промышленная зона; излучение: Группа 1, Класс B
• Рабочая температура: 0–50 °C; относительная влажность: до 90% без конденсации
